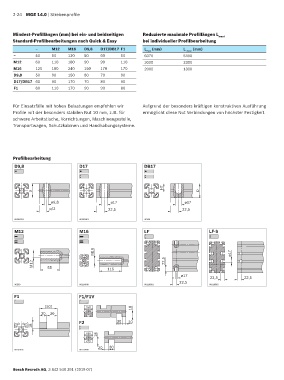

2-24 MGE 14.0 | Strebenprofile



      Mindest-Profillängen (mm) bei ein- und beidseitigen    Reduzierte maximale Profillängen L
                                                                                             max i
      Standard-Profilbearbeitungen nach Quick & Easy         bei individueller Profilbearbeitung
                –      M12    M16   D9,8   D17/DB17 F1        L   (mm)        L   (mm)
                                                              max              max i
       –        50     60     120   50     60       60        6070            5400
       M12      60     110    180   90     90       110       3000            2300
       M16      120    180    240   150    170      170       2000            1300
       D9,8     50     90     150   80     70       90
       D17/DB17 60     90     170   70     80       90
       F1       60     110    170   90     90       80



      Für Einsatzfälle mit hohen Belastungen empfehlen wir   Aufgrund der besonders kräftigen konstruktiven Ausführung
      Profile mit der besonders stabilen Nut 10 mm, z. B. für   ermöglicht diese Nut Verbindungen von höchster Festigkeit.
      schwere Arbeits tische, Vorrichtungen, Maschinen gestelle,
      Transportwagen, Schutzkabinen und Handhabungssysteme.







      Profilbearbeitung
       D9,8                       D17                        DB17



                                                                     HT
              p                                                                     p
                      ø9,8                     ø17                            ø17
                      p/2                     22,5                           22,5

       00133811                   00133812                    36329

       M12                        M16                        LF                          LF-S



                                        M16                                                       ø17

               M12   55                       115                     22,5

                                                                             ø17         22,5          22,5
                                                                            22,5
       36330                      00110838                    00110851                   00110852
       F1                         F1/F1V

                    (50)                                18
                  20  30
                                  F2              30   20
              18

                                          18

                                          20   30
       00133815                   00110848
