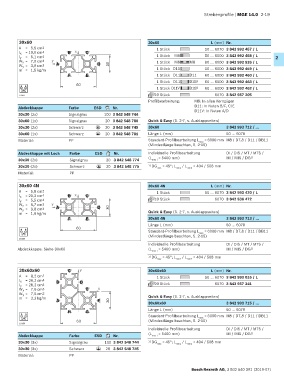

Page 35 - MGE 14.0
P. 35
Strebenprofile | MGE 14.0 2-19
30x60 30x60 L (mm) Nr.
A = 5,5 cm 2 1 Stück 50 … 6070 3 842 992 457 / L
l x = 19,6 cm 4 B x C
l y = 5,1 cm 4 1 Stück M8 50 … 6000 3 842 992 458 / L 2
W x = 7,0 cm 3 y 1 Stück M8 M8 80 … 6000 3 842 992 926 / L
W y = 3,9 cm 3 A D 30
m = 1,5 kg/m 1 Stück D11 50 … 6000 3 842 992 459 / L
F E 1 Stück D11 D11 60 … 6000 3 842 992 460 / L
1 Stück D11 D11V 60 … 6000 3 842 992 463 / L
60
8 8 1 Stück D11V D11V 60 … 6000 3 842 992 462 / L
30
10 Stück 6070 3 842 557 205
19187
Profilbearbeitung: M8: In allen Kernzügen
Abdeckkappe Farbe ESD Nr. D11: In Nuten B/F, C/E
D11V: In Nuten A/D
30x30 (2x) Signalgrau 100 3 842 548 744
30x60 (1x) Signalgrau 20 3 842 548 780 Quick & Easy (S. 2-7, s. Ausklappseiten)
30x30 (2x) Schwarz 20 3 842 548 745 30x60 3 842 993 712 / …
ESD
30x60 (1x) Schwarz 20 3 842 548 781 Länge L (mm) 50 … 6070
ESD
Material: PP Standard-Profilbearbeitung L max = 6000 mm M8 / D7,8 / D11 / DB11
(Mindestlänge beachten, S. 2-15)
Abdeckkappe mit Loch Farbe ESD Nr. Individuelle Profilbearbeitung DI / DIS / MT / MTS /
30x30 (2x) Signalgrau 20 3 842 548 774 (L max i = 5400 mm) MI / MIS / DG 1)
30x30 (2x) Schwarz 20 3 842 548 775 1) DG = 45°; L / L = 404 / 508 mm
ESD max min1 min2
Material: PP
30x60 4N 30x60 4N L (mm) Nr.
A = 5,8 cm 2 1 Stück 50 … 6070 3 842 993 420 / L
l x = 20,2 cm 4 B x C
l y = 5,5 cm 4 10 Stück 6070 3 842 536 472
W x = 6,7 cm 3 y
W y = 3,8 cm 3 A D 30
m = 1,6 kg/m Quick & Easy (S. 2-7, s. Ausklappseiten)
F E 30x60 4N 3 842 993 713 / …
Länge L (mm) 50 … 6070
60
8 8 Standard-Profilbearbeitung L = 6000 mm M8 / D7,8 / D11 / DB11
30 max
(Mindestlänge beachten, S. 2-15)
19188
Individuelle Profilbearbeitung DI / DIS / MT / MTS /
Abdeckkappe: Siehe 30x60 (L max i = 5400 mm) MI / MIS / DG 1)
1) DG max = 45°; L min1 / L min2 = 404 / 508 mm
30x60x60 C y 30x60x60 L (mm) Nr.
A = 8,2 cm 2 1 Stück 50 … 6070 3 842 993 016 / L
l x = 26,2 cm 4 B D
l y = 26,2 cm 4 20 Stück 6070 3 842 557 241
W x = 7,6 cm 3 E x
W y = 7,6 cm 3
m = 2,2 kg/m Quick & Easy (S. 2-7, s. Ausklappseiten)
A F 30 30x60x60 3 842 993 715 / …
H G Länge L (mm) 50 … 6070
8 8 Standard-Profilbearbeitung L = 6000 mm M8 / D7,8 / D11 / DB11
max
30 (Mindestlänge beachten, S. 2-15)
19189 60
Individuelle Profilbearbeitung DI / DIS / MT / MTS /
Abdeckkappe Farbe ESD Nr. (L max i = 5400 mm) MI / MIS / DG 1)
30x30 (3x) Signalgrau 100 3 842 548 744 1) DG max = 45°; L min1 / L min2 = 404 / 508 mm
30x30 (3x) Schwarz 20 3 842 548 745
ESD
Material: PP
Bosch Rexroth AG, 3 842 540 391 (2019-07)
