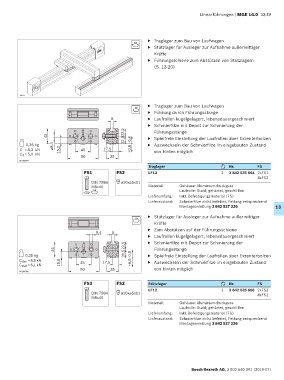

Page 363 - MGE 14.0

Linearführungen | MGE 14.0 13-19

▶ Traglager zum Bau von Laufwagen
10
▶ Stützlager für Ausleger zur Aufnahme außermittiger
Kräfte
▶ Führungsschiene zum Abstützen von Stützlagern
(S. 13-20)

19877

▶ Traglager zum Bau von Laufwagen
10
▶ Führung durch Führungsstange
8 ▶ Laufrollen kugelgelagert, lebensdauergeschmiert
▶ Schmierfilze mit Depot zur Schmierung der
22,5 Führungsstange
45 -0,8 ▶ Spielfreie Einstellung der Laufrollen über Exzenterbolzen
0,35 kg ø8,4 22,5 ▶ Auswechseln der Schmierfilze im eingebauten Zustand
C = 8,3 kN 15,5 45 17,5 +0,8 von hinten möglich
C 0 = 5,0 kN
90 35
00109904
Traglager Nr. FS
FS1 FS2 LF12 2 3 842 535 664 2xFS1,
4xFS2
DIN 7984 ø10xø5x11
M8x40 Material: Gehäuse: Aluminiumdruckguss
10 Laufrolle: Stahl; gehärtet, geschliffen
Lieferumfang: Inkl. Befestigungsmaterial (FS)
Lieferzustand: Schmierfilze nicht befettet, Fettung entsprechend
Montageanleitung 3 842 527 226 13

▶ Stützlager für Ausleger zur Aufnahme außermittiger
10
Kräfte
▶ Zum Abstützen auf der Führungsschiene
8,4 8
▶ Laufrollen kugelgelagert, lebensdauergeschmiert
Schmierfilze mit Depot zur Schmierung der
▶
45 26,522,5 Führungsstange
0,35 kg -0,8 ▶ Spielfreie Einstellung der Laufrollen über Exzenterbolzen
C dyn =8,6 kN 17,5 ▶ Auswechseln der Schmierfilze im eingebauten Zustand
C stat =5,1 kN 15,5 45 +0,8
90 35 von hinten möglich
00109905
FS3 FS2 Stützlager Nr. FS
LF12 2 3 842 535 666 2xFS3
DIN 7984 ø10xø5x11 4xFS2
M8x40
Material: Gehäuse: Aluminiumdruckguss
Laufrolle: Stahl; gehärtet, geschliffen
Lieferumfang: Inkl. Befestigungsmaterial (FS)
Lieferzustand: Schmierfilze nicht befettet, Fettung entsprechend
Montageanleitung 3 842 527 226

Bosch Rexroth AG, 3 842 540 391 (2019-07)
