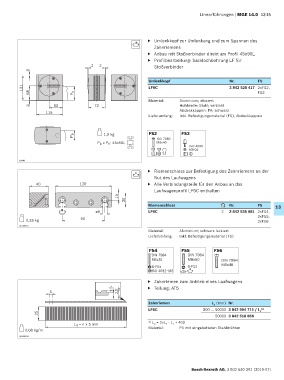

Page 359 - MGE 14.0

Linearführungen | MGE 14.0 13-15

▶ Umlenkkopf zur Umlenkung und zum Spannen des
10
Zahnriemens
▶ Anbau mit Stoßverbinder direkt am Profil 45x90L
▶ Profilbearbeitung: Sacklochbohrung LF für
2 2 Stoßverbinder
3
Umlenkkopf Nr. FS
121 LF6C 3 842 526 417 2xFS2,
68 P h FS3
Material: Aluminium; eloxiert
3 60 72 Hohlwelle: Stahl; verzinkt
Abdeckkappen: PA; schwarz
115
Lieferumfang: Inkl. Befestigungsmaterial (FS), Abdeckkappen

P b 1,9 kg FS2 FS3
ISO 7380
P b x P h : 45x90L M8x40
ISO 4035
M8-04

19940
▶ Riemenschloss zur Befestigung des Zahnriemens an der
8
Nut des Laufwagens
40 120 ▶ Alle Verbindungsteile für den Anbau an das
Laufwagenprofil LF6C enthalten
15
30
Riemenschloss Nr. FS 13
8 ø9 LF6C 2 3 842 535 681 2xFS4,
2xFS5,
0,35 kg 90 2xFS6
00109861
Material: Aluminium; schwarz lackiert
Lieferumfang: Inkl. Befestigungsmaterial (FS)

FS4 FS5 FS6
DIN 7984 DIN 7984
M6x35 M8x50 DIN 7984
6-FSt 8-FSt M8x40
ISO 4032–M6 8

▶ Zahnriemen zum Antrieb eines Laufwagens
1,5 ▶ Teilung: AT5
5 2,7
Zahnriemen L (mm) Nr.
3
LF6C 300 … 50000 3 842 994 711 / L 3 1)
25 50000 3 842 518 856

L 3 = n x 5 mm 1) L = 2xL - L + 400
3
2
1
0,08 kg/m Material: PU mit eingebetteten Stahldrähten
00110136

Bosch Rexroth AG, 3 842 540 391 (2019-07)
