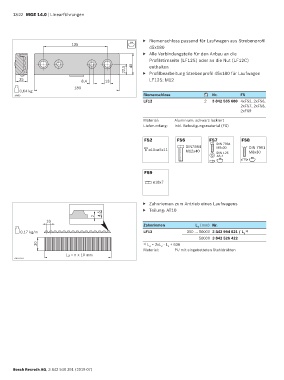

13-22 MGE 14.0 | Linearführungen

▶ Riemenschloss passend für Laufwagen aus Strebenprofil
135 10
45x180
▶ Alle Verbindungsteile für den Anbau an die
Profilstirnseite (LF12S) oder an die Nut (LF12C)
enthalten
22,5 45 ▶ Profilbearbeitung Strebenprofil 45x180 für Laufwagen
25 8,4 13 LF12S: M12
180
0,64 kg
19653 Riemenschloss Nr. FS
LF12 2 3 842 535 680 4xFS2, 2xFS6,
2xFS7, 2xFS8,
2xFS9

Material: Aluminium; schwarz lackiert
Lieferumfang: Inkl. Befestigungsmaterial (FS)

FS2 FS6 FS7 FS8
DIN 7984
DIN7984 M8x30 DIN 7991
ø10xø5x11 M12x40 DIN 125 M8x30
A8,4
10 10

FS9

ø18x7

▶ Zahnriemen zum Antrieb eines Laufwagens
▶ Teilung: AT10
4,5
2
10
Zahnriemen L (mm) Nr.
3
0,17 kg/m LF12 300 … 50000 3 842 994 821 / L 3 1)
50000 3 842 526 422
30 1) L = 2xL - L + 630
1
3
2
Material: PU mit eingebetteten Stahldrähten
L 3 = n x 10 mm
00110137

Bosch Rexroth AG, 3 842 540 391 (2019-07)
