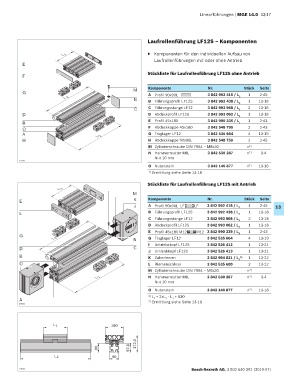

Laufrollenführung LF12S – Komponenten

L 1 ▶ Komponenten für den individuellen Aufbau von
Laufrollenführungen mit oder ohne Antrieb
E
Stückliste für Laufrollenführung LF12S ohne Antrieb
F

M Komponente Nr. Stück Seite
G A Profil 90x90L 3 842 992 415 / L 1 2-45
L 2 2
N B Führungsprofil LF12S 3 842 992 438 / L 1 13-18
2
C C Führungsstange LF12 3 842 993 968 / L 2 2 13-18
D D Abdeckprofil LF12S 3 842 993 062 / L 2 1 13-18
E Profil 45x180 3 842 990 335 / L 1 2-43
B 1
O F Abdeckkappe 45x180 3 842 548 795 2 2-43
A L 2 G Traglager LF12 3 842 535 664 4 13-19
H H Abdeckkappe 90x90L 3 842 548 759 2 2-45
M Zylinderschraube DIN 7984 – M8x30 n 1)
N Hammermutter M8, 3 842 530 287 n 1) 3-4
Nut 10 mm
19731
O Nutenstein 3 842 146 877 n 1) 13-18
1) Ermittlung siehe Seite 13-18

Stückliste für Laufrollenführung LF12S mit Antrieb
L 1
M
E K Komponente Nr. Stück Seite
J A Profil 90x90L LF LF 3 842 992 418 / L 2 1 2-45 13
L B Führungsprofil LF12S 3 842 992 438 / L 2 1 13-18
C Führungsstange LF12 3 842 993 968 / L 2 13-18
2
D Abdeckprofil LF12S 3 842 993 062 / L 2 1 13-18
E Profil 45x180 M12 M12 3 842 990 339 / L 1 1 2-43
G
L 2 N G Traglager LF12 3 842 535 664 4 13-19
I Antriebskopf LF12S 3 842 526 412 1 13-21
D C
J Umlenkkopf LF12S 3 842 526 413 1 13-21
B K Zahnriemen 3 842 994 821 / L 3 1) 1 13-22
O L Riemenschloss 3 842 535 680 2 13-22
I M Zylinderschraube DIN 7984 – M8x30 n 2)
L 2 N Hammermutter M8, 3 842 530 287 n 2) 3-4
Nut 10 mm
O Nutenstein 3 842 146 877 n 2) 13-18
1) L = 2xL - L + 630
A 2) 3 2 1
19732 Ermittlung siehe Seite 13-18

L 1 180

90 92,5 172,5

L 2 90
