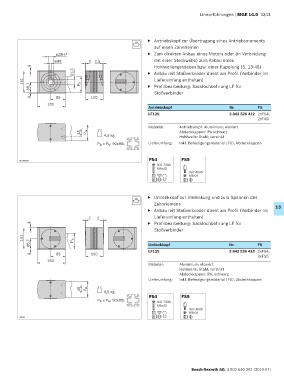

Page 365 - MGE 14.0

Linearführungen | MGE 14.0 13-21

▶ Antriebskopf zur Übertragung eines Antriebsmoments
10
auf einen Zahnriemen
ø28H7 ▶ Zum direkten Anbau eines Motors oder (in Verbindung
8H8 2 2,5 mit einer Steckwelle) zum Anbau eines
4 Hohlwellengetriebes bzw. einer Kupplung (S. 13-46)
31,3 ▶ Anbau mit Stoßverbinder direkt am Profil (Verbinder im
151 P h Lieferumfang enthalten)
88,7 ▶ Profilbearbeitung: Sacklochbohrung LF für
Stoßverbinder
4 85 100
160
Antriebskopf Nr. FS
LF12S 3 842 526 412 2xFS4,
2xFS5
Material: Antriebskopf: Aluminium; eloxiert
45 P b Abdeckkappen: PA schwarz
4,5 kg Hohlwelle: Stahl; verzinkt
P b x P h : 90x90L Lieferumfang: Inkl. Befestigungsmaterial (FS), Abdeckkappen

FS4 FS5
00109890
ISO 7380
M8x40
ISO 4035
M8-04

▶ Umlenkkopf zur Umlenkung und zum Spannen des
10
Zahnriemens
▶ Anbau mit Stoßverbinder direkt am Profil (Verbinder im 13
2 2 Lieferumfang enthalten)
4 ▶ Profilbearbeitung: Sacklochbohrung LF für
Stoßverbinder
151 P h
88,7 Umlenkkopf Nr. FS

LF12S 3 842 526 413 2xFS4,
4 85 100
2xFS5
160
Material: Aluminium; eloxiert
Hohlwelle: Stahl; verzinkt
Abdeckkappen: PA; schwarz
Lieferumfang: Inkl. Befestigungsmaterial (FS), Abdeckkappen

45 P b
3,5 kg
FS4 FS5
P b x P h : 90x90L ISO 7380
M8x40
ISO 4035
M8-04
19941

Bosch Rexroth AG, 3 842 540 391 (2019-07)
