Linearführungen | MGE 14.0 13-23

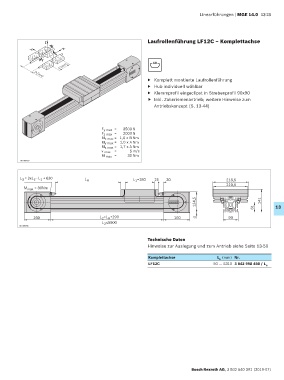

Z Laufrollenführung LF12C – Komplettachse

Y M z X
M
x
M y
A [mm] 10

B [mm]
▶ Komplett montierte Laufrollenführung
▶ Hub individuell wählbar
▶ Klemmprofil eingeclipst in Strebenprofil 90x90
f Inkl. Zahnriemenantrieb; weitere Hinweise zum
Antriebskonzept (S. 13-44)

F y max = 3500 N
F z max = 2000 N
M x max = 1,0 x B Nm
M y max = 1,0 x A Nm
M z max = 1,7 x A Nm
v max = 5 m/s
M max = 30 Nm
00109897

L = 2xL - L + 630 L H L 1 =180 25 30 218,5
3
2
1
210,5
M max = 30Nm
124,5 141
61 13
160 L 2 =L +290 160 4 90
H
L 2 ≤5600
00109896

Technische Daten
Hinweise zur Auslegung und zum Antrieb siehe Seite 13-50

Komplettachse L (mm) Nr.
H

LF12C 50 … 5310 3 842 998 498 / L
H
