13-12 MGE 14.0 | Linearführungen

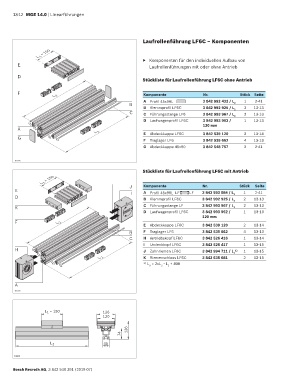

Laufrollenführung LF6C – Komponenten
L 1 = 150
▶ Komponenten für den individuellen Aufbau von
E Laufrollenführungen mit oder ohne Antrieb
D
Stückliste für Laufrollenführung LF6C ohne Antrieb
F Komponente Nr. Stück Seite
L 2
A Profil 45x90L 3 842 992 432 / L 1 2-41
B 2
B Klemmprofil LF6C 3 842 992 925 / L 2 2 13-13
C C Führungsstange LF6 3 842 993 967 / L 2 13-13
2
D Laufwagenprofil LF6C 3 842 993 952 / 1 13-13
120 mm
A
L 2 E Abdeckkappe LF6C 3 842 539 120 2 13-14
G
F Traglager LF6 3 842 535 662 4 13-13
G Abdeckkappe 45x90 3 842 548 757 2 2-41
19728
Stückliste für Laufrollenführung LF6C mit Antrieb
L 1 = 150
J Komponente Nr. Stück Seite
E I A Profil 45x90L LF LF 3 842 993 084 / L 1 2-41
D B Klemmprofil LF6C 3 842 992 925 / L 2 2 13-13
2
C Führungsstange LF 3 842 993 967 / L 2 13-13
K 2
D Laufwagenprofil LF6C 3 842 993 952 / 1 13-13
120 mm
F L 2
E Abdeckkappe LF6C 3 842 539 120 2 13-14
B F Traglager LF6 3 842 535 662 4 13-13
C H Antriebskopf LF6C 3 842 526 416 1 13-14
I Umlenkkopf LF6C 3 842 526 417 1 13-15
H J Zahnriemen LF6C 3 842 994 711 / L 1) 1 13-15
3
L 2 K Riemenschloss LF6C 3 842 535 681 2 13-15
1) L = 2xL - L + 400
3 2 1
A
19729
L 1 = 150 126
120
126
74
L 2 45
19869
