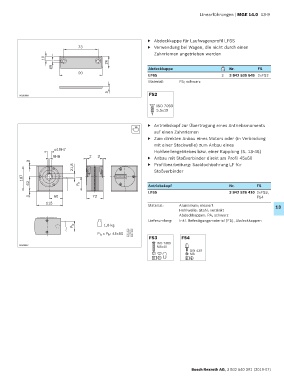

Linearführungen | MGE 14.0 13-9

▶ Abdeckkappe für Laufwagenprofil LF6S
73 ▶ Verwendung bei Wagen, die nicht durch einen
Zahnriemen angetrieben werden
10
26
ø6 Abdeckkappe Nr. FS
90
LF6S 2 3 842 535 645 2xFS2
Material: PA; schwarz

5 FS2
00109859
ISO 7050
5,5x19

▶ Antriebskopf zur Übertragung eines Antriebsmoments
10
auf einen Zahnriemen
▶ Zum direkten Anbau eines Motors oder (in Verbindung
mit einer Steckwelle) zum Anbau eines
ø19H7 Hohlwellengetriebes bzw. einer Kupplung (S. 13-46)
6H8 2 3 ▶ Anbau mit Stoßverbinder direkt am Profil 45x60
3 ▶ Profilbearbeitung: Sacklochbohrung LF für
21,8 Stoßverbinder

107
62 P h Antriebskopf Nr. FS

LF6S 3 842 526 410 2xFS3,
3 60 72 FS4
115 Material: Aluminium; eloxiert
Hohlwelle: Stahl; verzinkt 13
Abdeckkappen: PA; schwarz
Lieferumfang: Inkl. Befestigungsmaterial (FS), Abdeckkappen
P b 1,8 kg
P b x P h : 45x60
FS3 FS4
ISO 7380
00109857 M8x40
DIN 439
M8
