Linearführungen | MGE 14.0 13-11

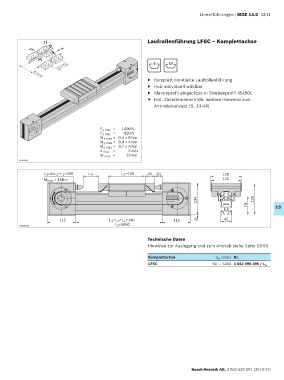

Z Laufrollenführung LF6C – Komplettachse

Y M z X
M
x
M y
A [mm] 8 10

B [mm]
▶ Komplett montierte Laufrollenführung
▶ Hub individuell wählbar
▶ Klemmprofil eingeclipst in Strebenprofil 45x90L
f Inkl. Zahnriemenantrieb; weitere Hinweise zum
Antriebskonzept (S. 13-44)

F y max = 1400 N
F z max = 850 N
M x max = 0,4 x B Nm
M y max = 0,4 x A Nm
M z max = 0,7 x A Nm
v max = 5 m/s
M max = 15 Nm
00109847

L 3 =2xL 2 –L 1 +400 L H L 1 =150 40 30 126
M max = 15Nm 120

124 126
74 13

115 L 2 =L H +L 1 +140 115 3 45
L 2 ≤5600
00109846

Technische Daten
Hinweise zur Auslegung und zum Antrieb siehe Seite 13-50

Komplettachse L (mm) Nr.
H
LF6C 50 … 5310 3 842 998 496 / L
H

Bosch Rexroth AG, 3 842 540 391 (2019-07)
