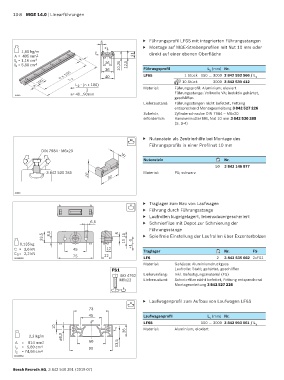

Page 352 - MGE 14.0

13-8 MGE 14.0 | Linearführungen

6 ▶ Führungsprofil LF6S mit integrierten Führungsstangen
z ▶ Montage auf MGE-Strebenprofilen mit Nut 10 mm oder
1,60 kg/m y direkt auf einer ebenen Oberfläche
A = 405 mm 2 21
l y = 1,16 cm 4 a
l z = 5,88 cm 4 26 10,25 12,5
36 Führungsprofil L (mm) Nr.
2
n x 100 40 LF6S 1 Stück 150 … 3000 3 842 993 966 / L 2
100 L 2 10 Stück 3000 3 842 539 412
a L 2 - (n x 100)
a= Material: Führungsprofil: Aluminium; eloxiert
2
a= 40...90mm Führungsstange: Vollwelle VA; induktiv gehärtet,
19649
geschliffen
Lieferzustand: Führungsstangen nicht befettet, Fettung
entsprechend Montageanleitung 3 842 527 226
Zubehör, Zylinderschraube DIN 7984 – M6x20
erforderlich: Hammermutter M6, Nut 10 mm 3 842 530 285
(S. 3-4)

▶ Nutenstein als Zentrierhilfe bei Montage des
10
Führungsprofils in einer Profilnut 10 mm
DIN 7984 - M6x20
10
Nutenstein Nr.
50 3 842 146 877
3 842 530 285 Material: PA; schwarz
10 32

19650
▶ Traglager zum Bau von Laufwagen
8
▶ Führung durch Führungsstange
▶ Laufrollen kugelgelagert, lebensdauergeschmiert
6,5 ▶ Schmierfilze mit Depot zur Schmierung der
Führungsstange
23,5 8,5 8 15 ▶ Spielfreie Einstellung der Laufrollen über Exzenterbolzen
0,135kg 10 -1 +1
C = 3,6 kN 45 12 Traglager Nr. FS
C 0 = 2,2 kN
75 22 2 3 842 535 662 2xFS1
00109855 LF6
Material: Gehäuse: Aluminiumdruckguss
FS1 Laufrolle: Stahl; gehärtet, geschliffen
ISO 4762 Lieferumfang: Inkl. Befestigungsmaterial (FS)
M6x22 Lieferzustand: Schmierfilze nicht befettet, Fettung entsprechend
Montageanleitung 3 842 527 226
8

▶ Laufwagenprofil zum Aufbau von Laufwagen LF6S
8
73
45 Laufwagenprofil L (mm) Nr.
z 1
LF6S 150 … 3000 3 842 993 061 / L 1
10 y Material: Aluminium; eloxiert
26
2,2 kg/m ø4,9
A = 814 mm 2 60 13,5
l y = 5,89 cm 4 90
l z = 74,66 cm 4
00109858

Bosch Rexroth AG, 3 842 540 391 (2019-07)
