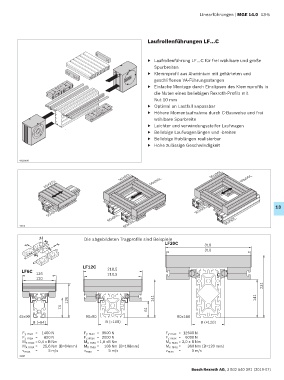

Page 349 - MGE 14.0

Linearführungen | MGE 14.0 13-5

Laufrollenführungen LF…C

▶ Laufrollenführung LF…C für frei wählbare und große
Spurbreiten
▶ Klemmprofil aus Aluminium mit gehärteten und
geschliffenen VA-Führungsstangen
▶ Einfache Montage durch Einclipsen des Klemmprofils in
die Nuten eines beliebigen Rexroth-Profils mit
Nut 10 mm
▶ Optimal an Lastfall anpassbar
▶ Höhere Momentaufnahme durch C-Bauweise und frei
wählbare Spurbreite
▶ Leichter und verwindungssteifer Laufwagen
▶ Beliebige Laufwagenlängen und -breiten
▶ Beliebige Hublängen realisierbar
▶ Hohe zulässige Geschwindigkeit

00126180

90x90L 90x90L 90x90L
45x270 90x90L

90x90 90x90L 13
90x90L 90x90L

19874 90x90L

Z Die abgebildeten Tragprofile sind Beispiele
Y M z X LF20C 318
M
x 310
M y
LF12C
LF6C 126 218,5
210,5
120
231

126 141 141
74
61
45x90 90x90 90x180
B (=64) B (=108) B (=120)
F y max = 1400 N F y max = 3500 N F y max = 12500 N
F z max = 850 N F z max = 2000 N F z max = 6000 N
M x max = 0,4 x B Nm M x max =1,0 xB Nm M x max = 3,0 x B Nm
M x max = 25,6 Nm (B=64mm) M x max = 108 Nm (B=108mm) M x max = 360 Nm (B=120 mm)
v max = 5 m/s v max = 5 m/s v max = 5 m/s
19647

Bosch Rexroth AG, 3 842 540 391 (2019-07)
