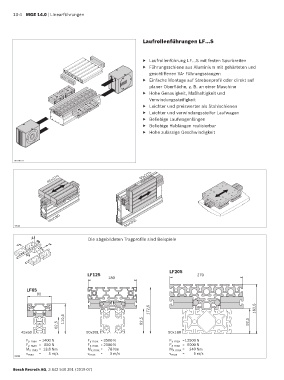

13-4 MGE 14.0 | Linearführungen

Laufrollenführungen LF…S

▶ Laufrollenführung LF…S mit festen Spurbreiten
▶ Führungsschiene aus Aluminium mit gehärteten und
geschliffenen VA- Führungsstangen
▶ Einfache Montage auf Strebenprofil oder direkt auf
planer Oberfläche, z. B. an einer Maschine
▶ Hohe Genauigkeit, Maßhaltigkeit und
Verwindungssteifigkeit
▶ Leichter und preiswerter als Stahlschienen
▶ Leichter und verwindungssteifer Laufwagen
▶ Beliebige Laufwagenlängen
▶ Beliebige Hublängen realisierbar
▶ Hohe zulässige Geschwindigkeit

00126179

45x270 45x270

90x180

19645 90x360

Z Die abgebildeten Tragprofile sind Beispiele
Y M z X
M
x
M y

LF20S
LF12S 270
180

LF6S
90

172,5 182,5
110,5 92,5
62,5 92,5
45x60 90x90L 90x180
F y max = 1400 N F y max = 3500 N F y max =12500 N
F z max = 850 N F z max = 2000 N F z max = 6000 N
M x max = 13,6 Nm M x max = 78 Nm M x max = 240 Nm
v max = 5 m/s v max = 5 m/s v max = 5 m/s
19646
