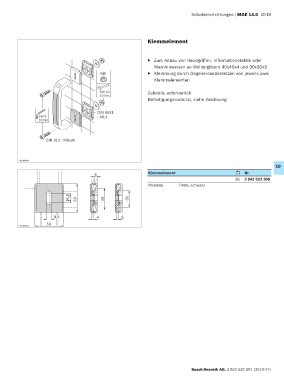

Page 283 - MGE 14.0

Schutzeinrichtungen | MGE 14.0 10-19

Klemmelement

▶ Zum Anbau von Handgriffen, Informationstafeln oder
Warnhinweisen an Wellengittern 40x40x4 und 30x30x3
M6 ▶ Klemmung durch Gegeneinandersetzen von jeweils zwei
Klemmelementen

SW 10 Zubehör, erforderlich:
10 Nm
Befestigungsmaterial, siehe Zeichnung

DIN 9021
SW 6 - A6,4
10 Nm

DIN 912 - M6x30

00109664
10
Klemmelement Nr.
6
20 3 842 523 308
Material: PA66; schwarz

16,5 53 40 30

8,5 4 3
53
00109663

Bosch Rexroth AG, 3 842 540 391 (2019-07)
