Schutzeinrichtungen | MGE 14.0 10-17

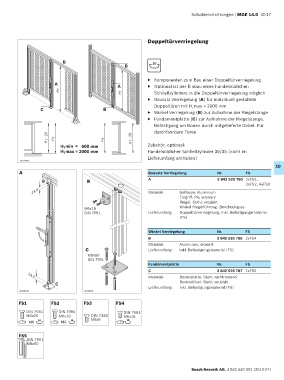

Doppeltürverriegelung

B 10
B

▶ Komponenten zum Bau einer Doppeltürverriegelung
A A ▶ Optional ist der Einbau eines handelsüblichen
H T H T Schließzylinders in die Doppeltürverriegelung möglich
▶ Bausatz Verriegelung (A) für individuell gestaltete
Doppeltüren mit H max = 2000 mm
C B T
▶ Winkel Verriegelung (B) zur Aufnahme der Riegelstange
▶ Fundamentplatte (C) zur Aufnahme der Riegelstange;
Befestigung am Boden durch mitgelieferte Dübel. Für
durchfahrbare Türen
H -20 T H T H T H -20 T
H min = 600 mm Zubehör, optional:
T
H T max = 2000 mm Handelsüblicher Schließzylinder 35/35 (nicht im
Lieferumfang enthalten)
00110743
10
A Bausatz Verriegelung Nr. FS
B B A 3 842 525 780 2xFS1,
10 2xFS2, 4xFS3
23,5 Material: Gehäuse: Aluminium
Türgriff: PA; schwarz
Riegel: Stahl; verzinkt
M6x16 Winkel Riegelführung: Zinkdruckguss
DIN 7991 Lieferumfang: Doppeltürverriegelung, inkl. Befestigungsmaterial
(FS)

Winkel Verriegelung Nr. FS
B 3 842 526 786 2xFS4
Material: Aluminium; eloxiert
C Lieferumfang: Inkl. Befestigungsmaterial (FS)
M8x60
DIN 7991
Fundamentplatte Nr. FS
C 3 842 526 787 2xFS5
Material: Bodenplatte: Stahl; nichtrostend
23,5
C Bodendübel: Stahl; verzinkt
Lieferumfang: Inkl. Befestigungsmaterial (FS)
00110740 00110741
FS1 FS2 FS3 FS4

DIN 7991 DIN 7984 DIN 7991
M6x20 M6x16 DIN 7380 M6x16
M6 10 M6 10 M6x8 10

FS5
DIN 7991
M8x60
