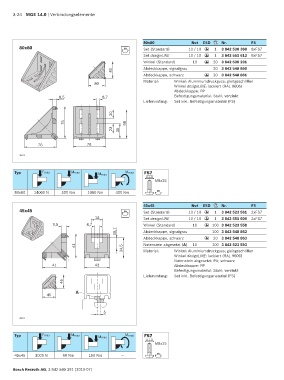

Page 128 - MGE 14.0

3-24 MGE 14.0 | Verbindungselemente

80x80 Nut ESD Nr. FS
80x80 10 Set (Standard) 10 / 10 1 3 842 530 360 8xFS7
10
ESD
Set designLINE 10 / 10 1 3 842 551 612 8xFS7
ESD
Winkel (Standard) 10 20 3 842 530 231
ESD
Abdeckkappe, signalgrau 20 3 842 548 860
80
Abdeckkappe, schwarz 20 3 842 548 861
ESD
Material: Winkel: Aluminiumdruckguss; gleitgeschliffen
80
Winkel designLINE: lackiert (RAL 9006)
Abdeckkappe: PP
8,5 8,7 Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Set inkl. Befestigungsmaterial (FS)
20
76 68
23 35

76 78

36874

Typ Fmax Mmax Mmax Mmax FS7
M8x25

80x80 14000 N 500 Nm 1000 Nm 400 Nm 10

45x45 Nut ESD Nr. FS
45x45 10 Set (Standard) 10 / 10 1 3 842 523 561 2xFS7
10
ESD
18 Set designLINE 10 / 10 1 3 842 551 606 2xFS7
ESD
9,5 8,7 Winkel (Standard) 10 100 3 842 523 558
ESD
18,7 Abdeckkappe, signalgrau 100 3 842 548 862
Abdeckkappe, schwarz 20 3 842 548 863
ESD
41 34,5 Nutenstein abgesetzt (A) 10 100 3 842 523 593
Winkel: Aluminiumdruckguss; gleitgeschliffen
Material:
Winkel designLINE: lackiert (RAL 9006)
Nutenstein abgesetzt: PA; schwarz
41 43 Abdeckkappe: PP
Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Set inkl. Befestigungsmaterial (FS)
45
A
45

5
36875

Typ Fmax Mmax Mmax Mmax FS7
M8x25

45x45 3000 N 60 Nm 160 Nm — 10

Bosch Rexroth AG, 3 842 540 391 (2019-07)
