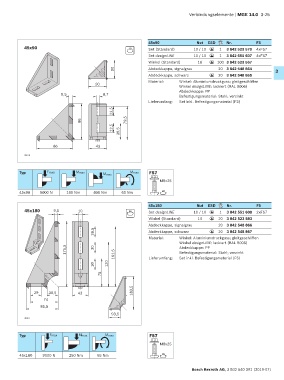

Page 129 - MGE 14.0

Verbindungselemente | MGE 14.0 3-25

45x90 Nut ESD Nr. FS
45x90 10 Set (Standard) 10 / 10 1 3 842 523 570 4xFS7
10
ESD
Set designLINE 10 / 10 1 3 842 551 607 4xFS7
ESD
Winkel (Standard) 10 100 3 842 523 567
ESD
90 Abdeckkappe, signalgrau 20 3 842 548 864 3
Abdeckkappe, schwarz 20 3 842 548 865
ESD
Material: Winkel: Aluminiumdruckguss; gleitgeschliffen
90
Winkel designLINE: lackiert (RAL 9006)
Abdeckkappe: PP
9,5 8,7 Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Set inkl. Befestigungsmaterial (FS)
22,5

86
22,5 39,5

86 43
36876

Typ Fmax Mmax Mmax Mmax FS7

M8x25

45x90 6000 N 180 Nm 400 Nm 60 Nm 10

45x180 Nut ESD Nr. FS
45x180 9,5 10 10 Set designLINE 10 / 10 1 3 842 551 608 2xFS7
10
ESD
Winkel (Standard) 10 20 3 842 523 583
ESD
Abdeckkappe, signalgrau 20 3 842 548 866
28,5 Abdeckkappe, schwarz ESD 20 3 842 548 867
Material: Winkel: Aluminiumdruckguss; gleitgeschliffen
Winkel designLINE: lackiert (RAL 9006)
175,5 30 Abdeckkappe: PP
Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Set inkl. Befestigungsmaterial (FS)
30 120

75

29 30,5 43 183,5
74
85,5
93,5
36877

Typ Fmax Mmax Mmax FS7
M8x25

45x180 9000 N 250 Nm 65 Nm 10

Bosch Rexroth AG, 3 842 540 391 (2019-07)
