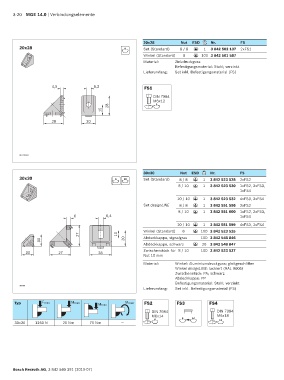

Page 124 - MGE 14.0

3-20 MGE 14.0 | Verbindungselemente

20x28 Nut ESD Nr. FS
20x28 8 Set (Standard) 8 / 8 1 3 842 502 137 2xFS1
ESD
Winkel (Standard) 8 100 3 842 501 587
ESD
Material: Zinkdruckguss
Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Set inkl. Befestigungsmaterial (FS)

4,5 6,3 FS1

DIN 7984
M6x12
28 8
15

28 20

00125983

30x30 Nut ESD Nr. FS
30x30 8 10 Set (Standard) 8 / 8 1 3 842 523 528 2xFS2
10
ESD
8 / 10 1 3 842 523 530 1xFS2, 2xFS3,
ESD
1xFS4
10 / 10 1 3 842 523 532 4xFS3, 2xFS4
ESD
Set designLINE 8 / 8 1 3 842 551 598 2xFS2
ESD
8 / 10 1 3 842 551 600 1xFS2, 2xFS3,
6 6,4 ESD 1xFS4
10 / 10 1 3 842 551 599 4xFS3, 2xFS4
ESD
Winkel (Standard) 8 100 3 842 523 525
27 10 Abdeckkappe, signalgrau ESD 100 3 842 548 846
30 20
Abdeckkappe, schwarz 20 3 842 548 847
ESD
Zwischenstück für 8 / 10 100 3 842 523 537
30 27 28
Nut 10 mm
Material: Winkel: Aluminiumdruckguss; gleitgeschliffen
Winkel designLINE: lackiert (RAL 9006)
Zwischenstück: PA; schwarz
Abdeckkappe: PP
Befestigungsmaterial: Stahl; verzinkt
36868
Lieferumfang: Set inkl. Befestigungsmaterial (FS)

Typ Fmax Mmax Mmax Mmax FS2 FS3 FS4

DIN 7984 DIN 7984
M6x14 M6x18
8 8 10 10
30x30 1250 N 25 Nm 75 Nm —

Bosch Rexroth AG, 3 842 540 391 (2019-07)
