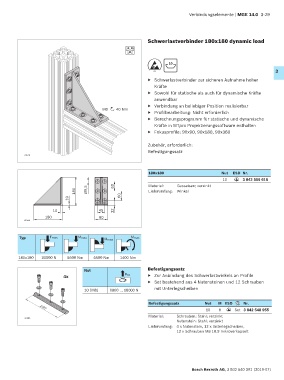

Page 133 - MGE 14.0

Verbindungselemente | MGE 14.0 3-29

Schwerlastverbinder 180x180 dynamic load
10 10
45

10
3
ESD
▶ Schwerlastverbinder zur sicheren Aufnahme hoher
Kräfte
▶ Sowohl für statische als auch für dynamische Kräfte
anwendbar
▶ Verbindung an beliebiger Position realisierbar
M8 40 Nm
▶ Profilbearbeitung: Nicht erforderlich
▶ Berechnungsprogramm für statische und dynamische
Kräfte in MTpro Projektierungssoftware enthalten
▶ Fokusprofile: 90x90, 90x180, 90x360

Zubehör, erforderlich:
Befestigungssatz
31529

180x180 Nut ESD Nr.
10 3 842 555 616
ESD
Gusseisen; verzinkt
Material:
180 Ø9,5 60 Lieferumfang: Winkel
10 60

10 45 32
180 80
31530

Typ Fmax Mmax Mmax Mmax

180x180 30000 N 5600 Nm 5600 Nm 1400 Nm

Nut Befestigungssatz
4x Fmax ▶ Zur Anbindung des Schwerlastwinkels an Profile
▶ Set bestehend aus 4 Nutensteinen und 12 Schrauben
10 (M8) 6000 … 18000 N mit Unterlegscheiben

Befestigungssatz 00111429 Nut M ESD Nr.
10 8 Set 3 842 548 955
160
ESD
Material: Schrauben: Stahl; verzinkt
37143
Nutenstein: Stahl; verzinkt
Lieferumfang: 4 x Nutenstein, 12 x Unterlegscheiben,
12 x Schrauben M8 10.9 mikroverkapselt
