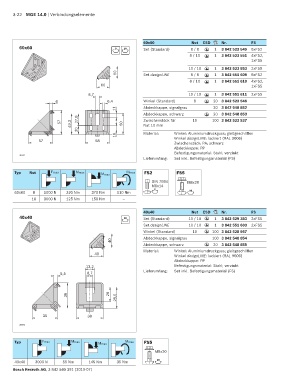

3-22 MGE 14.0 | Verbindungselemente

60x60 Nut ESD Nr. FS
60x60 8 10 Set (Standard) 8 / 8 1 3 842 523 549 8xFS2
10
ESD
8 / 10 1 3 842 523 551 4xFS2,
ESD
1xFS5
10 / 10 1 3 842 523 553 2xFS5
60 Set designLINE 8 / 8 ESD 1 3 842 551 609 8xFS2
ESD
8 / 10 1 3 842 551 610 4xFS2,
60 ESD 1xFS5
8,7 10 / 10 1 3 842 551 611 2xFS5
ESD
6 6,4 Winkel (Standard) 8 20 3 842 523 546
ESD
11 Abdeckkappe, signalgrau 20 3 842 548 852
Abdeckkappe, schwarz ESD 20 3 842 548 853
27,8 Zwischenstück für 10 100 3 842 523 537
57 49,3 50 Nut 10 mm
20
10 Material: Winkel: Aluminiumdruckguss; gleitgeschliffen
Winkel designLINE: lackiert (RAL 9006)
57 58
Zwischenstück: PA; schwarz
Abdeckkappe: PP
Befestigungsmaterial: Stahl; verzinkt
36332
Lieferumfang: Set inkl. Befestigungsmaterial (FS)
Typ Nut Fmax Mmax Mmax Mmax FS2 FS5

DIN 7984 M8x20
M6x14
8
60x60 8 5000 N 320 Nm 370 Nm 110 Nm 10
10 3000 N 125 Nm 150 Nm –

40x40 Nut ESD Nr. FS
40x40 10 Set (Standard) 10 / 10 1 3 842 529 383 2xFS5
10
ESD
Set designLINE 10 / 10 1 3 842 551 603 2xFS5
ESD
Winkel (Standard) 10 100 3 842 528 967
ESD
Abdeckkappe, signalgrau 100 3 842 548 854
40
Abdeckkappe, schwarz 20 3 842 548 855
ESD
Material: Winkel: Aluminiumdruckguss; gleitgeschliffen
40 Winkel designLINE: lackiert (RAL 9006)
Abdeckkappe: PP
13,2 Befestigungsmaterial: Stahl; verzinkt
5,5 8,7 Lieferumfang: Set inkl. Befestigungsmaterial (FS)

36 20

36 38
36871

Typ Fmax Mmax Mmax Mmax FS5

M8x20

40x40 3000 N 55 Nm 145 Nm 35 Nm 10
Bosch Rexroth AG, 3 842 540 391 (2019-07)
