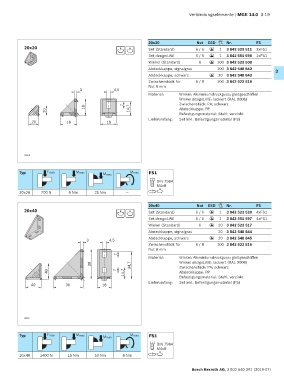

Page 123 - MGE 14.0

Verbindungselemente | MGE 14.0 3-19

20x20 Nut ESD Nr. FS
20x20 6 8 Set (Standard) 6 / 6 1 3 842 523 511 2xFS1
ESD
Set designLINE 6 / 6 1 3 842 551 596 2xFS1
ESD
Winkel (Standard) 6 100 3 842 523 508
ESD
Abdeckkappe, signalgrau 100 3 842 548 842 3
Abdeckkappe, schwarz 20 3 842 548 843
ESD
Zwischenstück für 6 / 8 100 3 842 523 516
Nut 8 mm
3 4,5
Material: Winkel: Aluminiumdruckguss; gleitgeschliffen
Winkel designLINE: lackiert (RAL 9006)
Zwischenstück: PA; schwarz
7
18 14,7 Abdeckkappe: PP
20
Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Set inkl. Befestigungsmaterial (FS)
20 18 18

36866

Typ Fmax Mmax Mmax Mmax FS1

DIN 7984
M4x8
6
20x20 700 N 6 Nm 25 Nm —

20x40 Nut ESD Nr. FS
20x40 6 8 Set (Standard) 6 / 6 1 3 842 523 520 4xFS1
ESD
Set designLINE 6 / 6 1 3 842 551 597 4xFS1
ESD
Winkel (Standard) 6 20 3 842 523 517
ESD
Abdeckkappe, signalgrau 20 3 842 548 844
3 4,5 Abdeckkappe, schwarz ESD 20 3 842 548 845
Zwischenstück für 6 / 8 100 3 842 523 516
Nut 8 mm
7
Material: Winkel: Aluminiumdruckguss; gleitgeschliffen
38 34,7 Winkel designLINE: lackiert (RAL 9006)
Zwischenstück: PA; schwarz
40 7 14,7 Abdeckkappe: PP
Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Set inkl. Befestigungsmaterial (FS)
40 38 18

36867

Typ Fmax Mmax Mmax Mmax FS1
DIN 7984
M4x8
6
20x40 1400 N 15 Nm 50 Nm 8 Nm

Bosch Rexroth AG, 3 842 540 391 (2019-07)
