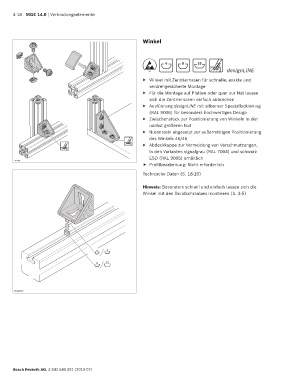

3-18 MGE 14.0 | Verbindungselemente

Winkel

6 8 10
designLINE
ESD
▶ Winkel mit Zentriernasen für schnelle, exakte und
verdrehgesicherte Montage
▶ Für die Montage auf Platten oder quer zur Nut lassen
sich die Zentriernasen einfach abbrechen
▶ Ausführung designLINE mit silberner Speziallackierung
(RAL 9006) für besonders hochwertiges Design
▶ Zwischenstück zur Positionierung von Winkeln in der
nächst größeren Nut
▶ Nutenstein abgesetzt zur außermittigen Positionierung
des Winkels 45/45
▶ Abdeckkappe zur Vermeidung von Verschmutzungen,
in den Varianten signalgrau (RAL 7004) und schwarz
ESD (RAL 9005) erhältlich
20784
f Profilbearbeitung: Nicht erforderlich
Technische Daten (S. 18-19)

Hinweis: Besonders schnell und einfach lassen sich die
Winkel mit den Bundschrauben montieren (S. 3-5)

6 8

8 10

00139157
