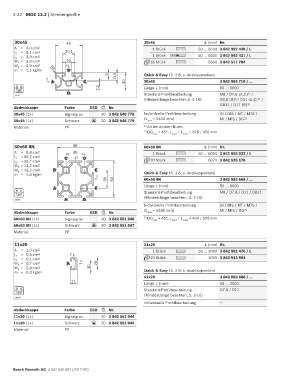

Page 34 - MGE 13.2

2-22 MGE 13.2 | Strebenprofile

30x45 45 30x45 L (mm) Nr.
A = 4,0 cm 2 1 Stück 50 … 5600 3 842 992 430 / L
l x = 8,1 cm 4 20,1
l y = 3,9 cm 4 1 Stück M8 50 … 5600 3 842 992 431 / L
W x = 3,9 cm 3 10 18 Stück 5600 3 842 511 704
W y = 2,9 cm 3 R2 x
m = 1,1 kg/m B
6 Quick & Easy (S. 2-8, s. Ausklappseiten)
y 12,5
A C 30 30x45 3 842 993 710 / …
8 8 2,5 Länge L (mm) 50 … 5600
30
D Standard-Profilbearbeitung M8 / D7,8 (A,C) /
1)
19192
(Mindestlänge beachten,S. 2-16) D9,8 (B) / D11 (A,C) /
1)
1)
DB11 / D17 (B) 1)
Abdeckkappe Farbe ESD Nr.
30x45 (1x) Signalgrau 20 3 842 548 778 Individuelle Profilbearbeitung DI / DIS / MT / MTS /
30x45 (1x) Schwarz 20 3 842 548 779 (L max = 5400 mm) MI / MIS / DG 2)
ESD
Material: PP 1) An benannten Nuten
2) DG = 45°; L / L = 378 / 456 mm
max min1 min2
60x60 8N 60 60x60 8N L (mm) Nr.
A = 9,8 cm 2 30 1 Stück 50 … 6000 3 842 993 033 / L
l x = 39,7 cm 4 C y D
l y = 39,7 cm 4 20 Stück 6070 3 842 535 176
W x = 13,2 cm 3
W y = 13,2 cm 3 B E
m = 2,6 kg/m x Quick & Easy (S. 2-8, s. Ausklappseiten)
30 60 60x60 8N 3 842 993 669 / …
Länge L (mm) 50 … 6000
A F
8 8 Standard-Profilbearbeitung M8 / D7,8 / D11 / DB11
30
H G (Mindestlänge beachten, S. 2-16)
19193
Individuelle Profilbearbeitung DI / DIS / MT / MTS /
Abdeckkappe Farbe ESD Nr. (L max = 5400 mm) MI / MIS / DG 2)
60x60 8N (1x) Signalgrau 20 3 842 551 046 2) DG max = 45°; L min1 / L min2 = 404 / 508 mm
60x60 8N (1x) Schwarz 20 3 842 551 047
ESD
Material: PP

11x20 11x20 L (mm) Nr.
A = 1,0 cm 2 1 Stück 50 … 2000 3 842 992 476 / L
l x = 0,5 cm 4 y 10 Stück 2000 3 842 513 581
l y = 0,1 cm 4 x
W x = 0,7 cm 3 A 20
W y = 0,3 cm 3 10 Quick & Easy (S. 2-8, s. Ausklappseiten)
m = 0,3 kg/m
11x20 3 842 993 688 / …
11
Länge L (mm) 50 … 2000
8 8 Standard-Profilbearbeitung D7,8 / D11
30
(Mindestlänge beachten, S. 2-16)
19194
Individuelle Profilbearbeitung —
Abdeckkappe Farbe ESD Nr.
11x20 (1x) Signalgrau 20 3 842 551 044
11x20 (1x) Schwarz 20 3 842 551 045
ESD
Material: PP

Bosch Rexroth AG, 3 842 540 391 (2017-08)
