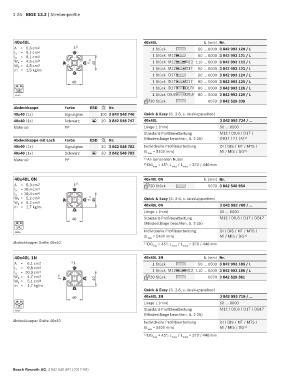

Page 38 - MGE 13.2
P. 38
2-26 MGE 13.2 | Strebenprofile
40x40L 40x40L L (mm) Nr.
A = 5,6 cm 2 y 1 Stück 50 … 6000 3 842 993 120 / L
l x = 9,1 cm 4 B
l y = 9,1 cm 4 1 Stück M12 60 … 6000 3 842 993 121 / L
W x = 4,5 cm 3 A C x 40 1 Stück M12 M12 110 … 6000 3 842 993 122 / L
W y = 4,5 cm 3 90 … 6000 3 842 993 123 / L
m = 1,5 kg/m 1 Stück M12 D17
D 1 Stück D17 50 … 6000 3 842 993 124 / L
40 1 Stück D17 D17 80 … 6000 3 842 993 125 / L
10 10 1 Stück D17 D17V 80 … 6000 3 842 993 126 / L
40
1 Stück D9,8 D9,8 80 … 6000 3 842 993 129 / L
19199
20 Stück 6070 3 842 529 339
Abdeckkappe Farbe ESD Nr.
40x40 (1x) Signalgrau 100 3 842 548 746 Quick & Easy (S. 2-8, s. Ausklappseiten)
40x40 (1x) Schwarz 20 3 842 548 747 40x40L 3 842 993 724 / …
ESD
Material: PP Länge L (mm) 50 … 6000
Standard-Profilbearbeitung M12 / D9,8 / D17 /
Abdeckkappe mit Loch Farbe ESD Nr. (Mindestlänge beachten, S. 2-25) DB17 / F1 (A) 1)
40x40 (1x) Signalgrau 20 3 842 548 782 Individuelle Profilbearbeitung DI / DIS / MT / MTS /
40x40 (1x) Schwarz ESD 20 3 842 548 783 (L max = 5400 mm) MI / MIS / DG 2)
Material: PP 1) An benannten Nuten
2) DG max = 45°; L min1 / L min2 = 370 / 440 mm
40x40L 0N 40x40L 0N L (mm) Nr.
A = 6,3 cm 2 y 20 Stück 6070 3 842 540 954
l x = 10,4 cm 4 B
l y = 10,4 cm 4
W x = 5,2 cm 3 A C x 40 Quick & Easy (S. 2-8, s. Ausklappseiten)
W y = 5,2 cm 3
m = 1,7 kg/m 40x40L 0N 3 842 993 760 / …
D Länge L (mm) 50 … 6000
40 Standard-Profilbearbeitung M12 / D9,8 / D17 / DB17
10 10 (Mindestlänge beachten, S. 2-25)
40
Individuelle Profilbearbeitung DI / DIS / MT / MTS /
19200
(L max = 5400 mm) MI / MIS / DG 1)
Abdeckkappe: Siehe 40x40 1) DG = 45°; L / L = 370 / 440 mm
max min1 min2
40x40L 1N 40x40L 1N L (mm) Nr.
A = 6,1 cm 2 x 1 Stück 50 … 6000 3 842 993 185 / L
l x = 9,8 cm 4 B M12 110 … 6000 3 842 993 186 / L
l y = 10,3 cm 4 1 Stück M12
W x = 4,7 cm 3 y A C 20 Stück 6070 3 842 529 361
W y = 5,1 cm 3 40
m = 1,7 kg/m
D Quick & Easy (S. 2-8, s. Ausklappseiten)
40 40x40L 1N 3 842 993 719 / …
10 10 Länge L (mm) 50 … 6000
40
Standard-Profilbearbeitung M12 / D9,8 / D17 / DB17
19201
(Mindestlänge beachten, S. 2-25)
Abdeckkappe: Siehe 40x40 Individuelle Profilbearbeitung DI / DIS / MT / MTS /
(L = 5400 mm) MI / MIS / DG 1)
max
1) DG max = 45°; L min1 / L min2 = 370 / 440 mm
Bosch Rexroth AG, 3 842 540 391 (2017-08)
