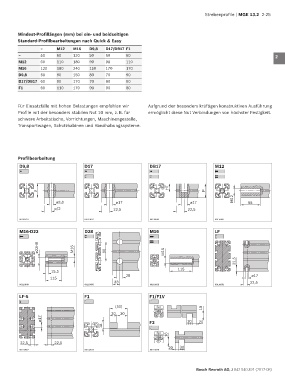

Page 37 - MGE 13.2

Strebenprofile | MGE 13.2 2-25

Mindest-Profillängen (mm) bei ein- und beidseitigen
Standard-Profilbearbeitungen nach Quick & Easy
1
– M12 M16 D9,8 D17/DB17 F1
– 50 60 120 50 60 60 2
M12 60 110 180 90 90 110
M16 120 180 240 150 170 170 3
D9,8 50 90 150 80 70 90
D17/DB17 60 90 170 70 80 90 4
F1 60 110 170 90 90 80
5

Für Einsatzfälle mit hohen Belastungen empfehlen wir Aufgrund der besonders kräftigen konstruktiven Ausführung
Profile mit der besonders stabilen Nut 10 mm, z. B. für ermöglicht diese Nut Verbindungen von höchster Festigkeit. 6
schwere Arbeits tische, Vorrichtungen, Maschinen gestelle,
Transportwagen, Schutzkabinen und Handhabungssysteme. 7

8

9
Profilbearbeitung
10
D9,8 D17 DB17 M12
11

HT
p p 12
M12
ø9,8 ø17 ø17 55 13
p/2 22,5 22,5
14
00133811 00133812 00133843 00110837

M16-D22 D28 M16 LF 15

ø22H9 M16 90 M16 16

22,5 17

115 18
15,5
28 ø17
115
33 22,5
00110839 00110850 00110838 00110851 19
LF-S F1 F1/F1V 20

(50) 18
20 30 21
ø17 F2 30 20
18

18
22,5 22,5
20 30
00110852 00133815 00110848
* Folgende L-Profile besitzen die Nutgeometrie „schwer“:
)
45x90x90L; 45x90x90L 4N; 90x90L; 90x90L 4N; 90x90L 4NVS; 90x180L
Bosch Rexroth AG, 3 842 540 391 (2017-08)
