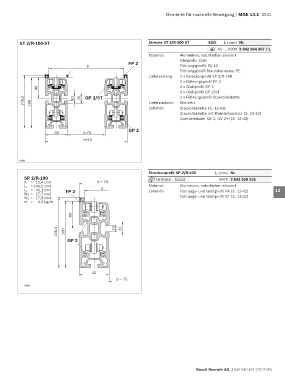

Page 333 - MGE 13.2

Elemente für manuelle Bewegung | MGE 13.2 12-41

ST 2/R-100-ST Strecke ST 2/R-100 ST ESD L (mm) Nr. 1
60 … 6000 3 842 994 907 / L
ESD
Material: Aluminium; naturfarben eloxiert 2
Gleiprofil: Stahl
FP 2
b Führungsprofil: PA 12
Führungsprofil Staurollenkette: PE 3
Lieferumfang: 2 x Streckenprofil SP 2/R-100
2 x Führungsprofil FP 2 4
40 4 x Gleitprofil GP 2
4 x Gleitprofil GP 2/ST
106,5 100 10 20 GP 2/ST Lieferzustand: 2 x Führungsprofil Staurollenkette 5
Montiert
Zubehör: Staurollenkette (S. 12-43) 6
Staurollenkette mit Kleinteileschutz (S. 12-43)
Querverbinder QV 2, QV 2-H (S. 12-43)
7
GP 2
45 b-75
8
b+15
9

20801
10
Streckenprofil SP 2/R-100 L (mm) Nr.
SP 2/R-100 16 Stück 6070 3 842 529 931 11
A = 16,4 cm 2 b + 15
l x = 144,0 cm 4 b Material: Aluminium; naturfarben eloxiert
l y = 40,1 cm 4 FP 2 Zubehör: Führungs- und Gleitprofil PA (S. 12-42) 12
W x = 27,7 cm 3
W y = 17,8 cm 3 Führungs- und Gleitprofil ST (S. 12-42)
m = 4,4 kg/m 13

40 14

106,5 100 10 20 15

GP 2
16

17

18
45
b – 75
19
34256

20

21

Bosch Rexroth AG, 3 842 540 391 (2017-08)
