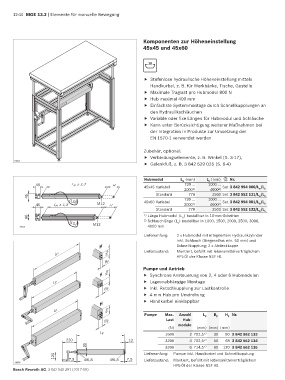

12-44 MGE 13.2 | Elemente für manuelle Bewegung

Komponenten zur Höheneinstellung
45x45 und 45x60

10

f Stufenlose hydraulische Höheneinstellung mittels
Handkurbel, z. B. für Werkbänke, Tische, Gestelle
f Maximale Traglast pro Hubmodul 800 N
f Hub maximal 400 mm
f Einfachste Systemmontage durch Schnellkupplungen an
den Hydraulikschläuchen
f Variable oder fixe Längen für Hubmodul und Schläuche
f Kann unter Berücksichtigung weiterer Maßnahmen bei
der Integration in Produkte zur Umsetzung der
EN 1570-1 verwendet werden

Zubehör, optional:
f Verbindungselemente, z. B. Winkel (S. 3-17),
29653
f Gelenkfuß, z. B. 3 842 529 025 (S. 6-4)

Hubmodul L (mm) L (mm) Nr.
H
S
45 L ± 1,3 H 45x45 Variabel 720 … 1000 … Set 3 842 994 000/L /L
H
2000 1) 4000 2) H S
Standard 770 2500 Set 3 842 552 131/L /L
45 720 … 1000 … H S
(LS) 45x60 Variabel Set 3 842 994 001/L /L
45 L ± 1,3 M12 H 2000 1) 4000 2) H S
H
Standard 770 2500 Set 3 842 552 132/L /L S
H
60 1) Länge Hubmodul (L ) bestellbar in 10-mm-Schritten
H
2) Schlauchlänge (L ) bestellbar in 1000, 1500, 2000, 2500, 3000,
(LS) S
M12 4000 mm
29654
Lieferumfang: 2 x Hubmodul mit integriertem Hydraulikzylinder
inkl. Schlauch (Biegeradius min. 50 mm) und
H Schnellkupplung; 2 x Abdeckkappe
L P H P Lieferzustand: Montiert, befüllt mit lebensmittelverträglichem
HPL-Öl der Klasse NSF H1
B P
Pumpe und Antrieb
H H P f Synchrone Ansteuerung von 2, 4 oder 6 Hubmodulen
L P f Lageunabhängige Montage
B P f Inkl. Rutschkupplung zur Lastkontrolle
f 4 mm Hub pro Umdrehung
H f Handkurbel einklappbar
L P H P
Pumpe Max. Anzahl L P B P H P Nr.
B P Last Hub-
(N) module (mm) (mm) (mm)
L P 1600 2 702,5 ±2 30 80 3 842 552 133
220 13 3200 4 702,5 ±2 56 68 3 842 552 134
35 3200 6 714,5 ±2 60 120 3 842 552 135
125 7,5 Lieferumfang: Pumpe inkl. Handkurbel und Schnellkupplung
29655 7,5 Ø6,8 Ø6,8 Lieferzustand: Montiert, befüllt mit lebensmittelverträglichem
HPL-Öl der Klasse NSF H1
