Elemente für manuelle Bewegung | MGE 13.2 12-37

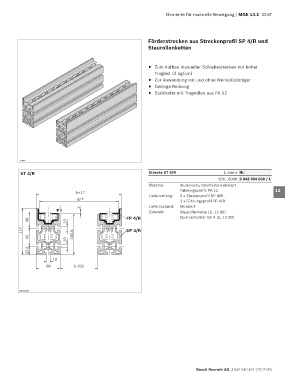

Förderstrecken aus Streckenprofil SP 4/R und 1
Staurollenketten

2

f Zum Aufbau manueller Schiebestrecken mit hoher 3
Traglast (2 kg/cm)
f Zur Anwendung mit und ohne Werkstückträger
f Geringe Reibung 4
f Stahlkette mit Tragrollen aus PA 12
5

6

7

8

9

19899
10
ST 4/R Strecke ST 4/R L (mm) Nr.
200…6000 3 842 994 839 / L 11
Material: Aluminium; naturfarben eloxiert
Führungsprofil: PA 12 12
b+17
Lieferumfang: 2 x Steckenprofil SP 4/R
b +2 2 x Führungsprofil FP 4/R
Lieferzustand: Montiert 13
2
0 Zubehör: Staurollenkette (S. 12-39)
40 10 FP 4/R Querverbinder QV 4 (S. 12-39) 14
117 SP 4/R 15
45 103,5
10
16
22,5

10 17
60 b-103
18

19

00013044
20

21

Bosch Rexroth AG, 3 842 540 391 (2017-08)
