12-36 MGE 13.2 | Elemente für manuelle Bewegung

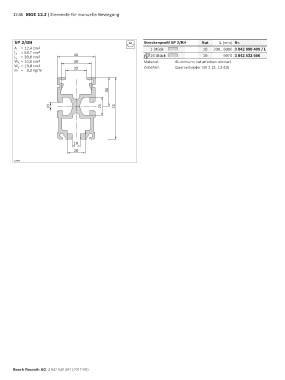

SP 2/BH 10 Streckenprofil SP 2/BH Nut L (mm) Nr.
A = 12,4 cm 2 1 Stück 10 200…6000 3 842 990 409 / L
l x = 53,7 cm 4 45 16 Stück 10 6070 3 842 532 696
l y = 28,6 cm 4
W x = 14,0 cm 3 36 Material: Aluminium; naturfarben eloxiert
W y = 13,8 cm 3 Zubehör: Querverbinder QV 2 (S. 12-43)
m = 3,3 kg/m 25
35
10 20 75
10
20
19607
