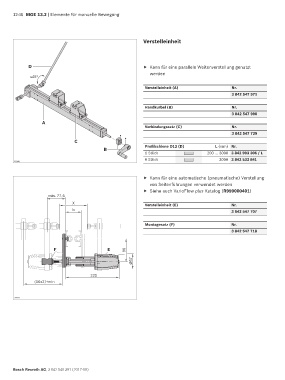

12-46 MGE 13.2 | Elemente für manuelle Bewegung

Verstelleinheit

D f Kann für eine parallele Weitenverstellung genutzt
werden
≤45°

Verstelleinheit (A) Nr.
3 842 547 971

Handkurbel (B) Nr.
3 842 547 990
A
Verbindungssatz (C) Nr.
3 842 547 729
C
Profilschiene D12 (D) L (mm) Nr.
B
1 Stück 200 … 3000 3 842 993 306 / L
6 Stück 3000 3 842 533 841
23996

f Kann für eine automatische (pneumatische) Verstellung
von Seitenführungen verwendet werden
f Siehe auch VarioFlow plus Katalog (R999000401)
min. 77,5
X Verstelleinheit (E) Nr.
b 3 842 547 707

Montagesatz (F) Nr.
3 842 547 718

F E 96

Ø67

225
(16x2)+min

29421
