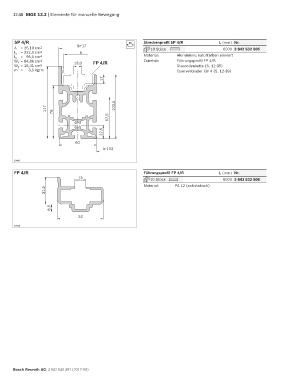

12-38 MGE 13.2 | Elemente für manuelle Bewegung

SP 4/R 10 Streckenprofil SP 4/R L (mm) Nr.
A = 26,13 cm 2 b+17 10 Stück 6000 3 842 532 505
l x = 222,0 cm 4 b
l y = 95,5 cm 4 Material: Aluminium; naturfarben eloxiert
W x = 84,86 cm 3 13,0 FP 4/R Zubehör: Führungsprofil FP 4/R
W y = 16,41 cm 3 Staurollenkette (S. 12-39)
m = 3,5 kg/m Querverbinder QV 4 (S. 12-39)
17

117 78 103,5
67,5

22,5

60
b-103

19608
FP 4/R Führungsprofil FP 4/R L (mm) Nr.
13 10 Stück 6000 3 842 532 508
Material: PA 12 (antistatisch)
31,5

8,5
52
19610
