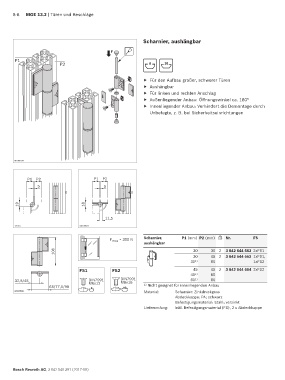

8-8 MGE 13.2 | Türen und Beschläge

Scharnier, aushängbar

F
P1
P2 8 10

f Für den Aufbau großer, schwerer Türen
f Aushängbar
f Für linken und rechten Anschlag
f Außenliegender Anbau: Öffnungswinkel ca. 180°
f Innenliegender Anbau: Verhindert die Demontage durch
Unbefugte, z. B. bei Sicherheitseinrichtungen

00109594

P1 P2 P1 P2
5 5

19 18

11,5

19136 00109591

F max = 300 N Scharnier, P1 (mm) P2 (mm) Nr. FS
aushängbar
106 30 30 2 3 842 544 552 2xFS1
30 45 2 3 842 544 553 1xFS1,
30 1) 60 1xFS2
FS1 FS2 45 45 2 3 842 544 554 2xFS2
45 1) 60
32,5/45 DIN7991 DIN7991 60 1) 60
M8x16
M6x12 1) Nicht geeignet für innenliegenden Anbau
65/77,5/90 8 10
00109590 Material: Scharnier: Zinkdruckguss
Abdeckkappe: PA; schwarz
Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Inkl. Befestigungsmaterial (FS), 2 x Abdeckkappe
