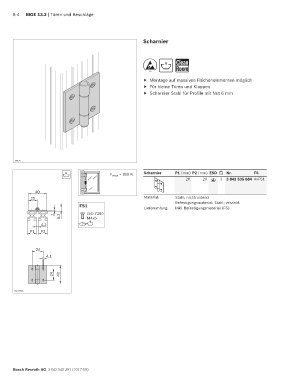

Page 224 - MGE 13.2

8-4 MGE 13.2 | Türen und Beschläge

Scharnier

6
ESD
f Montage auf massiven Flächenelementen möglich
f Für kleine Türen und Klappen
f Scharnier Stahl für Profile mit Nut 6 mm

30336

6 F max = 300 N Scharnier P1 (mm) P2 (mm) ESD Nr. FS
20 20 2 3 842 535 684 4xFS1
ESD
40
20 Material: Stahl; nichtrostend
Befestigungsmaterial: Stahl; verzinkt
FS1 Lieferumfang: Inkl. Befestigungsmaterial (FS)
ISO 7380
2
8,2 M4x6
6
4,2
P1 P2

24
4,1

24 40

00109585

Bosch Rexroth AG, 3 842 540 391 (2017-08)
