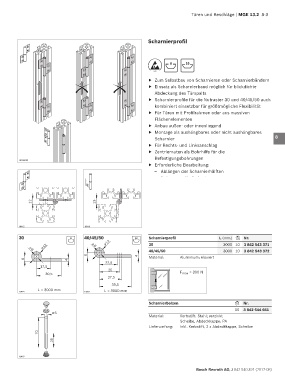

Page 223 - MGE 13.2

Türen und Beschläge | MGE 13.2 8-3

Scharnierprofil 1

2
8 10
3
ESD
f Zum Selbstbau von Scharnieren oder Scharnierbändern 4
f Einsatz als Scharnierband möglich für blickdichte
Abdeckung des Türspalts
f Scharnierprofile für die Nutraster 30 und 40/45/50 auch 5
kombiniert einsetzbar für größtmögliche Flexibilität
f Für Türen mit Profilrahmen oder aus massiven 6
Flächenelementen
f Anbau außen- oder innenliegend 7
f Montage als aushängbares oder nicht aushängbares
Scharnier 8
f Für Rechts- und Linksanschlag
f Zentriernuten als Bohrhilfe für die 9
Befestigungsbohrungen
00139182
f Erforderliche Bearbeitung: 10
– Ablängen der Scharnierhälften
– Bohrungen für Befestigung 11

Zubehör, erforderlich: 12
f Scharnierbolzen
f Hammermutter M6 (S. 3-4) 13
f Schraube ISO 10642 M6x12 (Nut 8 mm)
f Schraube ISO 10642 M6x16 (Nut 10 mm) 14

15
Scharnierprofil L (mm) Nr.
30 3000 10 3 842 543 371 16
40/45/50 3000 10 3 842 543 372
Material: Aluminium; eloxiert 17

F max = 300 N 18

19

20
Scharnierbolzen Nr.
10 3 842 544 661 21
6
Material: Kerbstift: Stahl; verzinkt
Scheibe, Abdeckkappe: PA
Lieferumfang: Inkl. Kerbstift, 2 x Abdeckkappe, Scheibe
70
35

19415
