Türen und Beschläge | MGE 13.2 8-5

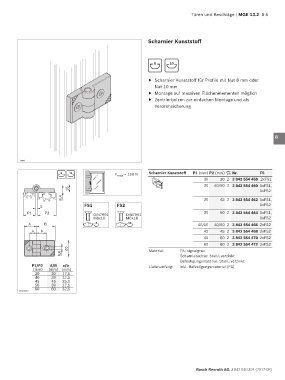

Scharnier Kunststoff 1

2
8 10
3
f Scharnier Kunststoff für Profile mit Nut 8 mm oder
Nut 10 mm 4
f Montage auf massiven Flächenelementen möglich 5
f Zentrierbolzen zur einfachen Montage und als
Verdrehsicherung
6

7

8

9

19881
10
8 10 F max = 150 N Scharnier Kunststoff P1 (mm) P2 (mm) Nr. FS
30 30 2 3 842 554 458 2xFS1 11
30 40/50 2 3 842 554 460 1xFS1,
18 1xFS2 12
8,4 30 45 2 3 842 554 462 1xFS1,
5 FS1 FS2 1xFS2 13
P1 P2 30 60 2 3 842 554 464 1xFS1,
DIN7991 DIN7991
M6x16 M6x18 1xFS2 14
A A B 8 10 40/50 40/50 2 3 842 554 466 2xFS2
a b 45 45 2 3 842 554 468 2xFS2 15
45 60 2 3 842 554 470 2xFS2
60 60 2 3 842 554 472 2xFS2 16
40 Material: PA; signalgrau
6,6 Scharnierachse: Stahl; verzinkt 17
Befestigungsmaterial: Stahl; verzinkt
P1/P2 A/B a/b Lieferumfang: Inkl. Befestigungsmaterial (FS)
(mm) (mm) (mm) 18
30 30 17,5
40 39 22,5
45 45 25,0
50 39 27,5 19
60 60 32,5
00109586
20

21

Bosch Rexroth AG, 3 842 540 391 (2017-08)
