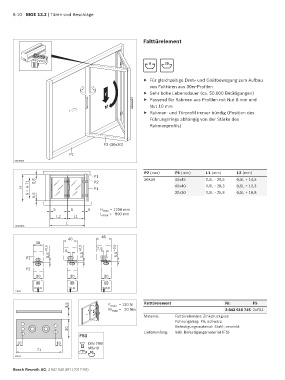

Page 230 - MGE 13.2

8-10 MGE 13.2 | Türen und Beschläge

Falttürelement

8 10

f Für gleichzeitige Dreh- und Gleitbewegung zum Aufbau
von Falttüren aus 30er-Profilen
F f Sehr hohe Lebensdauer (ca. 50.000 Betätigungen)
f Passend für Rahmen aus Profilen mit Nut 8 mm und
M Nut 10 mm
f Rahmen- und Türprofil immer bündig (Position des
Führungsrings abhängig von der Stärke des
Rahmenprofils)

P2 (30x30)

P1
00109584
P2 (mm) P1 (mm) L1 (mm) L2 (mm)
P1 30X30 45x45 0,5L - 29,5 0,5L + 14,5
5,5
P2
h = H-71 P1 30x30 0,5L - 25,8 0,5L + 10,8
H 40x40 0,5L - 28,3 0,5L + 13,3
5,5

5 5 5 H max = 1200 mm
L max = 800 mm
L2 L1
L
00109583
45
40
30
5,5 +0,5 5 5,5 +0,5 7,5 5,5 +0,5

P1

P2
30 30 30

19640

3,5 F max = 120 N Falttürelement Nr. FS
F M max = 20 Nm 3 842 516 715 2xFS1
Material: Falttürelement: Zinkdruckguss
M
Führungsring: PA; schwarz
Befestigungsmaterial: Stahl; verzinkt
30 Lieferumfang: Inkl. Befestigungsmaterial (FS)
FS1
10 10 DIN 7991
71 M5x10
10
19134

Bosch Rexroth AG, 3 842 540 391 (2017-08)
