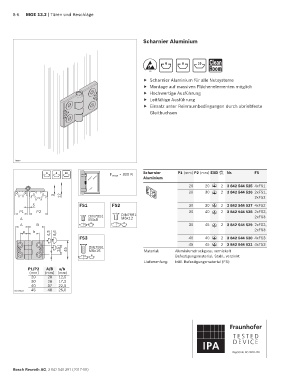

Page 226 - MGE 13.2

8-6 MGE 13.2 | Türen und Beschläge

Scharnier Aluminium

6 8 10
ESD
f Scharnier Aluminium für alle Nutsysteme
f Montage auf massiven Flächenelementen möglich
f Hochwertige Ausführung
f Leitfähige Ausführung
f Einsatz unter Reinraumbedingungen durch abriebfeste
Gleitbuchsen

19882

6 8 10 F = 300 N Scharnier P1 (mm) P2 (mm) ESD Nr. FS
max
Aluminium
20 20 2 3 842 544 525 4xFS1
ESD
20 30 2 3 842 544 526 2xFS1,
5 12 ESD 2xFS2
5 FS1 FS2 30 30 2 3 842 544 527 4xFS2
ESD
P1 P2 30 40 2 3 842 544 528 2xFS2,
DIN7991 DIN7991 ESD 2xFS3
A M4x8 M6x12
A B 6 8 30 45 2 3 842 544 529 2xFS2,
ESD
a b 2xFS3
4,5 6,6
6 10 FS3 40 40 ESD 2 3 842 544 530 4xFS3
45 45 2 3 842 544 531 4xFS3
8 DIN7991 ESD
23 45 M6x16 Material: Aluminiumdruckguss; vernickelt
8 Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Inkl. Befestigungsmaterial (FS)
P1/P2 A/B a/b
(mm) (mm) (mm)
20 20 12,5
30 28 17,5
40 37 22,5
00109633 45 40 25,0

Bosch Rexroth AG, 3 842 540 391 (2017-08)
