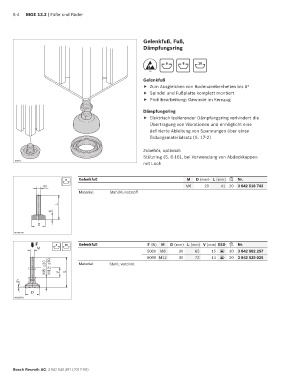

6-4 MGE 13.2 | Füße und Räder

Gelenkfuß, Fuß,
Dämpfungsring

6 8 10
ESD
Gelenkfuß
f Zum Ausgleichen von Bodenunebenheiten bis 5°
f Spindel und Fußplatte komplett montiert
f Profilbearbeitung: Gewinde im Kernzug

Dämpfungsring
f Elektrisch isolierender Dämpfungsring verhindert die
Übertragung von Vibrationen und ermöglicht eine
definierte Ableitung von Spannungen über einen
Erdungsmaterialsatz (S. 17-2)

Zubehör, optional:
Stützring (S. 6-16), bei Verwendung von Abdeckkappen
20971
mit Loch

6 Gelenk fuß M D (mm) L (mm) Nr.
M M6 20 41 20 3 842 518 743
Material: Stahl/Kunststoff

L
6

D
00109700

F 8 10 Gelenk fuß F (N) M D (mm) L (mm) V (mm) ESD Nr.
M
5000 M8 30 65 15 20 3 842 502 257
ESD
8000 M12 30 72 14 ESD 20 3 842 529 025
M8: ≥20 M12: ≥30 V L Material: Stahl; verzinkt

5°

D
00109701
