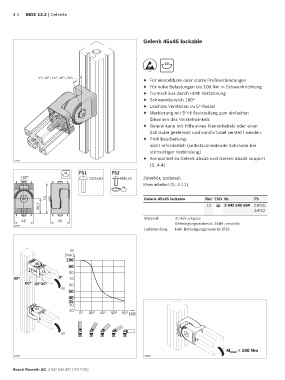

Page 164 - MGE 13.2

4-2 MGE 13.2 | Gelenke

Gelenk 45x45 lockable

10
ESD
5°; 10°; 15°; 20°; 25°; ...
f Für einstellbare oder starre Profilverbindungen
f Für hohe Belastungen bis 100 Nm in Schwenkrichtung
f Formschluss durch Hirth-Verzahnung
f Schwenkbereich 180°
f Leichtes Verstellen im 5°-Raster
f Markierung mit 5°-Hilfseinteilung zum einfachen
Erkennen des Verstellwinkels
f Gelenk kann mit Hilfe eines Klemmhebels oder einer
Schraube geklemmt und komfortabel verstellt werden.
f Profilbearbeitung:
nicht erforderlich (selbstschneidende Schraube bei
stirnseitiger Verbindung)
f Kompatibel zu Gelenk 45x45 und Gelenk 45x45 support
22875
(S. 4-4)
10 FS1 FS2
180° S12x30 M8x16 Zubehör, optional:
Klemmhebel (S. 4-11)
10

73 Gelenk 45x45 lockable Nut ESD Nr. FS
36,5 10 ESD 3 842 546 564 2xFS1,
2xFS2
Material: Zinkdruckguss
45 45 Befestigungsmaterial: Stahl; verzinkt
22876
Lieferumfang: Inkl. Befestigungsmaterial (FS)

M
[Nm]
100
90
80
90° 0° 70
60° 45°30° 60
M
50
40
35
30
20
0° 30° 45° 60° 90° [ ]

M

M max = 100 Nm
22879 22880

Bosch Rexroth AG, 3 842 540 391 (2017-08)
