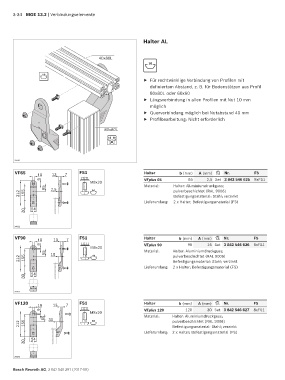

3-34 MGE 13.2 | Verbindungselemente

D Halter AL

40x80L
10

10
f Für rechtwinklige Verbindung von Profilen mit
definiertem Abstand, z. B. für Bodenstützen aus Profil
80x80L oder 60x60
f Längsverbindung in allen Profilen mit Nut 10 mm
möglich
f Querverbindung möglich bei Nutabstand 40 mm
f Profilbearbeitung: Nicht erforderlich

80x80L

10 10
40

29462
VF65 18 13 7 FS1 Halter b (mm) A (mm) Nr. FS
9 VFplus 65 65 2,5 Set 3 842 546 625 8xFS1
M8x20
65 2,5 10 Material: Halter: Aluminiumdruckguss;
pulverbeschichtet (RAL 9006)
212 155 Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: 2 x Halter; Befestigungsmaterial (FS)
54
30

24912
VF90 18 13 7 FS1 Halter b (mm) A (mm) Nr. FS

9 VFplus 90 90 15 Set 3 842 546 626 8xFS1
M8x20
65 15 10 Material: Halter: Aluminiumdruckguss;
pulverbeschichtet (RAL 9006)
212 155 Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: 2 x Halter; Befestigungsmaterial (FS)
54
30

29472
VF120 18 13 7 FS1 Halter b (mm) A (mm) Nr. FS
9 VFplus 120 120 30 Set 3 842 546 627 8xFS1
M8x20
65 30 10 Material: Halter: Aluminiumdruckguss;
pulverbeschichtet (RAL 9006)
212 155 Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: 2 x Halter; Befestigungsmaterial (FS)
54
30

29473

Bosch Rexroth AG, 3 842 540 391 (2017-08)
