Verbindungselemente | MGE 13.2 3-37

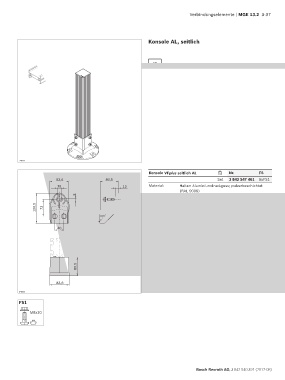

Konsole AL, seitlich 1

2
10
3
f Konsole zur Verbindung zweier Profile mit definiertem
Abstand (ca. 2–3 m) 4
f Profilbearbeitung: Nicht erforderlich 5
f Einfache Zentrierung der Konsolen in der Nut duch
Zentriernasen
f Durch entfernen der Zentriernasen ist die Konsole auch 6
für Steig- und Neigstrecken (bis ca. 45° in Abhängigkeit
der rücklaufenden Kette) einsetzbar 7
f Für den Anbau an einem vertikalen Strebenprofil 80x80
vorgesehen 8

9

24922
10
Konsole VFplus seitlich AL Nr. FS
83,6 80,5 Set 3 842 547 461 6xFS1 11
18 13 Material: Halter: Aluminiumdruckguss; pulverbeschichtet
(RAL 9006) 12
9 Befestigungsmaterial: Stahl; verzinkt
Lieferumfang: Inkl. Befestigungsmaterial (FS) 13
130,5 73

14

40
15

16

17

80,5 18

83,6 19

24923
20
FS1
21
M8x20
10

Bosch Rexroth AG, 3 842 540 391 (2017-08)
