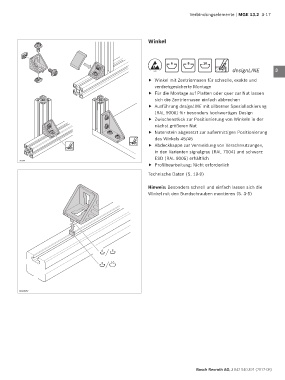

Page 117 - MGE 13.2
P. 117
Verbindungselemente | MGE 13.2 3-17
Winkel 1
2
6 8 10
designLINE 3
ESD
f Winkel mit Zentriernasen für schnelle, exakte und
verdrehgesicherte Montage 4
f Für die Montage auf Platten oder quer zur Nut lassen
sich die Zentriernasen einfach abbrechen 5
f Ausführung designLINE mit silberner Speziallackierung
(RAL 9006) für besonders hochwertiges Design 6
f Zwischenstück zur Positionierung von Winkeln in der
nächst größeren Nut 7
f Nutenstein abgesetzt zur außermittigen Positionierung
des Winkels 45/45 8
f Abdeckkappe zur Vermeidung von Verschmutzungen,
in den Varianten signalgrau (RAL 7004) und schwarz 9
ESD (RAL 9005) erhältlich
20784
f Profilbearbeitung: Nicht erforderlich 10
Technische Daten (S. 19-9)
11
Hinweis: Besonders schnell und einfach lassen sich die 12
Winkel mit den Bundschrauben montieren (S. 3-5)
13
14
15
16
6 8
17
8 10
18
19
00139157
20
21
