Strecken | Transfersystem ActiveMover 1.0   3-9
                                                                                                   Modulhalter

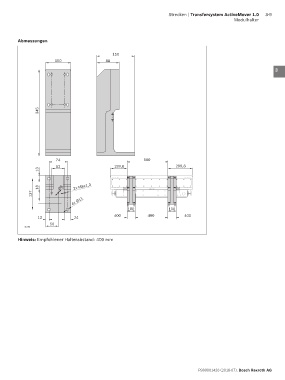

        Abmessungen
                                                                                                                    1

                                                150                                                                 2
                        100                  88
                                                                                                                    3


                                                                                                                    4

                                                                                                                    5


                 345                                                                                                6

                                                                                                                    7


                                                                                                                    8

                                                                                                                    9

                        74                                   500                                                    10
                        52                       199,8                    299,8
                 13
                                                                                                                    11

                 18       Ø6    2x M8x1,3                                                                           12
              137
                               4x Ø11                                                                               13

                                                      100              100
                 13             24               400           400            400                                   14
                      50
           35398
                                                                                                                    15
        Hinweis: Empfohlener Halterabstand: 400 mm
