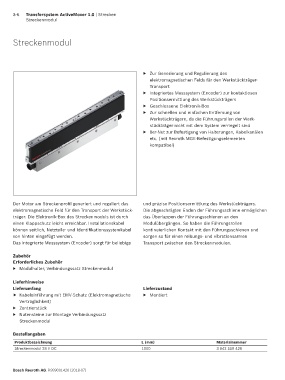

3-6 Transfersystem ActiveMover 1.0 | Strecken
Streckenmodul

Streckenmodul

▶ Zur Generierung und Regulierung des
elektromagnetischen Felds für den Werkstückträger-
Transport
▶ Integriertes Messsystem (Encoder) zur kontaktlosen
Positionsermittlung des Werkstückträgers
▶ Geschlossene Elektronik-Box
▶ Zur schnellen und einfachen Entfernung von
Werkstückträgern, da die Führungsrollen der Werk-
stückträger nicht mit dem System verriegelt sind
▶ 8er-Nut zur Befestigung von Halterungen, Kabelkanälen
etc. (mit Rexroth MGE-Befestigungselementen
kompatibel)

Der Motor am Streckenprofil generiert und reguliert das und präzise Positionsermittlung des Werkstückträgers.
elektromagnetische Feld für den Transport der Werkstück- Die abgeschrägten Enden der Führungsschiene ermöglichen
träger. Die Elektronik-Box des Streckenmoduls ist durch das Überlappen der Führungsschienen an den
einen Klappschutz leicht erreichbar. Installationskabel Modulübergängen. So haben die Führungsrollen
können seitlich, Netzteile- und Identifikationssystemkabel kontinuierlichen Kontakt mit den Führungsschienen und
von hinten eingefügt werden. sorgen so für einen reibungs- und vibrationsarmen
Das integrierte Messsystem (Encoder) sorgt für beliebige Transport zwischen den Streckenmodulen.

Zubehör
Erforderliches Zubehör
▶ Modulhalter, Verbindungssatz Streckenmodul

Lieferhinweise
Lieferumfang Lieferzustand
f Kabeleinführung mit EMV-Schutz (Elektromagnetische ▶ Montiert
Verträglichkeit)
▶ Zentrierstück
▶ Nutensteine zur Montage Verbindungssatz
Streckenmodul

Bestellangaben

Produktbezeichnung L (mm) Materialnummer
Streckenmodul 28 V DC 1000 3 842 559 426
