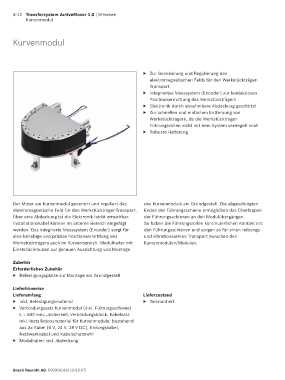

3-12 Transfersystem ActiveMover 1.0 | Strecken
            Kurvenmodul




      Kurvenmodul






                                                             ▶   Zur Generierung und Regulierung des
                                                                elektromagnetischen Felds für den Werkstückträger-
                                                                Transport
                                                             ▶   Integriertes Messsystem (Encoder) zur kontaktlosen
                                                                Positionsermittlung des Werkstückträgers
                                                             ▶   Elektronik durch abnehmbare Abdeckung geschützt
                                                             ▶   Zur schnellen und einfachen Entfernung von
                                                                Werkstückträgern, da die Werkstückträger-
                                                                Führungsrollen nicht mit dem System verriegelt sind
                                                             ▶   Robuste Halterung
















      Der Motor am Kurvenmodul generiert und reguliert das   des Kurvenmoduls am Grundgestell. Die abgeschrägten
      elektromagnetische Feld für den Werkstückträger-Transport.   Enden der Führungsschiene ermöglichen das Überlappen
      Über eine Abdeckung ist die Elektronik leicht erreichbar.   der Führungsschienen an den Modulübergängen.
      Installationskabel können im unteren Bereich eingefügt   So haben die Führungsrollen kontinuierlichen Kontakt mit
      werden. Das integrierte Messsystem (Encoder) sorgt für   den Führungsschienen und sorgen so für einen reibungs-
      eine beliebige und präzise Positionsermittlung des     und vibrationsarmen Transport zwischen den
      Werkstückträgers auch im Kurvenbereich. Modulhalter mit   Kurvenmodulen/Modulen.
      Einstellschrauben zur genauen Ausrichtung und Montage


      Zubehör
      Erforderliches Zubehör
      ▶   Befestigungsplatte zur Montage am Grundgestell

      Lieferhinweise
      Lieferumfang                                           Lieferzustand
      ▶   Inkl. Befestigungsmaterial                         ▶   Teilmontiert
      ▶   Verbindungssatz Kurvenmodul (inkl. Führungsschiene)
         L = 500 mm, Justierkeil, Verbindungsblock, Kabelsatz
         inkl. Installationsmaterial für Kurvenmodule: bestehend
         aus 3x Kabel (0 V, 24 V, 28 V DC), Erdungskabel,
         Netzwerkkabel und Kabelschutzrohr
      ▶   Modulhalter inkl. Abdeckung






      Bosch Rexroth AG, R999001426 (2018-07)
