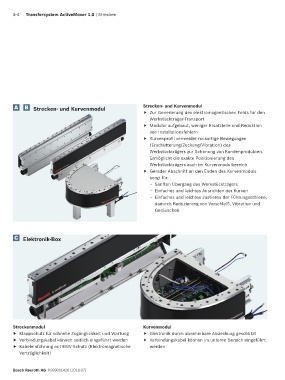

3-4 Transfersystem ActiveMover 1.0 | Strecken
A B Strecken- und Kurvenmodul Strecken- und Kurvenmodul
f Zur Generierung des elektromagnetischen Felds für den
Werkstückträger-Transport
f Modular aufgebaut, weniger Ersatzteile und Reduktion
von Installationsfehlern
f Kurvenprofil vermeidet ruckartige Bewegungen
(Erschütterung/Zuckung/Vibration) des
Werkstückträgers zur Schonung von Kundenprodukten.
Ermöglicht die exakte Positionierung des
Werkstückträgers auch im Kurvenmodulbereich
f Gerader Abschnitt an den Enden des Kurvenmoduls
sorgt für:
– Sanften Übergang des Werkstückträgers
– Einfaches und leichtes Ausrichten der Kurven
– Einfaches und leichtes Justieren der Führungsschiene,
dadurch Reduzierung von Verschleiß, Vibration und
Geräuschen
C Elektronik-Box
Streckenmodul Kurvenmodul
f Klappschutz für schnelle Zugänglichkeit und Wartung f Elektronik durch abnehmbare Abdeckung geschützt
f Verbindungskabel können seitlich eingeführt werden f Verbindungskabel können im unteren Bereich eingeführt
f Kabeleinführung mit EMV-Schutz (Elektromagnetische werden
Verträglichkeit)
