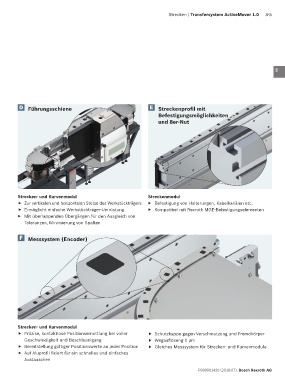

Strecken | Transfersystem ActiveMover 1.0   3-5





                                                                                                                    1


                                                                                                                    2

                                                                                                                    3


                                                                                                                    4

                                                                                                                    5

         D   Führungsschiene                                    E  Streckenprofil mit                               6
                                                                   Befestigungsmöglichkeiten
                                                                   und 8er-Nut                                      7


                                                                                                                    8

                                                                                                                    9


                                                                                                                    10

                                                                                                                    11


                                                                                                                    12
        Strecken- und Kurvenmodul                              Streckenmodul
        f   Zur vertikalen und horizontalen Stütze des Werkstückträgers  ▶   Befestigung von Halterungen, Kabelkanälen etc.  13
        f   Ermöglicht einfache Werkstückträger-Umrüstung      ▶   Kompatibel mit Rexroth MGE-Befestigungselementen
        ▶   Mit überlappenden Übergängen für den Ausgleich von                                                      14
           Toleranzen, Minimierung von Spalten
                                                                                                                    15
         F   Messsystem (Encoder)
                                                                                                                    16

                                                                                                                    17


                                                                                                                    18

                                                                                                                    19


                                                                                                                    20

                                                                                                                    21


                                                                                                                    22
        Strecken- und Kurvenmodul
        f   Präzise, kontaktlose Positionsermittlung bei voller   f   Schutzkappe gegen Verschmutzung und Fremdkörper
           Geschwindigkeit und Beschleunigung                  f   Wegauflösung 1 μm                                23
        f   Bereitstellung gültiger Positionswerte an jeder Position  f   Gleiches Messsystem für Strecken- und Kurvenmodule
        f   Auf Aluprofil fixiert für ein schnelles und einfaches                                                   24
           Austauschen
