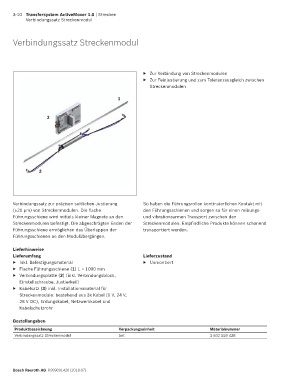

3-10 Transfersystem ActiveMover 1.0 | Strecken
            Verbindungssatz Streckenmodul




      Verbindungssatz Streckenmodul






                                                             ▶   Zur Verbindung von Streckenmodulen
                                                             ▶   Zur Feinjustierung und zum Toleranzausgleich zwischen
                                                                Streckenmodulen

                                                  1



                     2












                 3






      Verbindungssatz zur präzisen seitlichen Justierung     So haben die Führungsrollen kontinuierlichen Kontakt mit
      (±20 μm) von Streckenmodulen. Die flache               den Führungsschienen und sorgen so für einen reibungs-
      Führungsschiene wird mittels kleiner Magnete an den    und vibrationsarmen Transport zwischen den
      Streckenmodulen befestigt. Die abgeschrägten Enden der   Streckenmodulen. Empfindliche Produkte können schonend
      Führungsschiene ermöglichen das Überlappen der         transportiert werden.
      Führungsschienen an den Modulübergängen.

      Lieferhinweise
      Lieferumfang                                           Lieferzustand
      ▶   Inkl. Befestigungsmaterial                         ▶   Unmontiert
      ▶   Flache Führungsschiene (1) L = 1000 mm
      ▶   Verbindungsplatte (2) (inkl. Verbindungsblock,
         Einstellschraube, Justierkeil)
      ▶   Kabelsatz (3) inkl. Installationsmaterial für
         Streckenmodule: bestehend aus 3x Kabel (0 V, 24 V,
         28 V DC), Erdungskabel, Netzwerkkabel und
         Kabelschutzrohr

      Bestellangaben
       Produktbezeichnung                          Verpackungseinheit                    Materialnummer
       Verbindungssatz Streckenmodul               Set                                   3 842 559 438







      Bosch Rexroth AG, R999001426 (2018-07)
