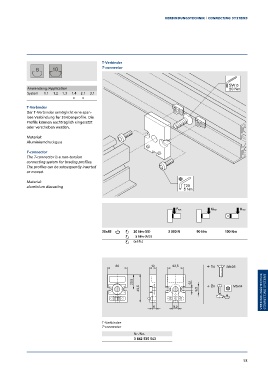

VERBINDUNGSTECHNIK | CONNECTING SYSTEMS











                                              T-Verbinder
                                              T-connector




             Anwendung/Application
             System  1.1  1.2  1.3  1.4  2.1  3.1
                                 •    •

             T-Verbinder
             Der T-Verbinder ermöglicht eine span-
             lose Verbindung für Strebenprofile. Die
             Profile können nachträglich eingesetzt
             oder verschoben werden.
             Material:
             Aluminiumdruckguss

             T-connector
             The T-connector is a non-tension
             connecting system for bracing profiles.
             The profiles can be subsequently inserted
             or moved.

             Material:
             aluminium diecasting





                                                                                                 x




                                              30x45         20 Nm (S8)      3 000 N     90 Nm        100 Nm
                                                              5 Nm (M5)
                                                            (±5%)








                                                                                                                     VERBINDUNGSTECHNIK CONNECTING SYSTEMS











                                              T-Verbinder
                                              T-connector
                                                             Nr./No.
                                                             3 842 535 543




                                                                                                             53
